Diorama de Berlin. Parte 5

Construcción y montaje del techo.
Forrado en piedra de la fachada lateral.

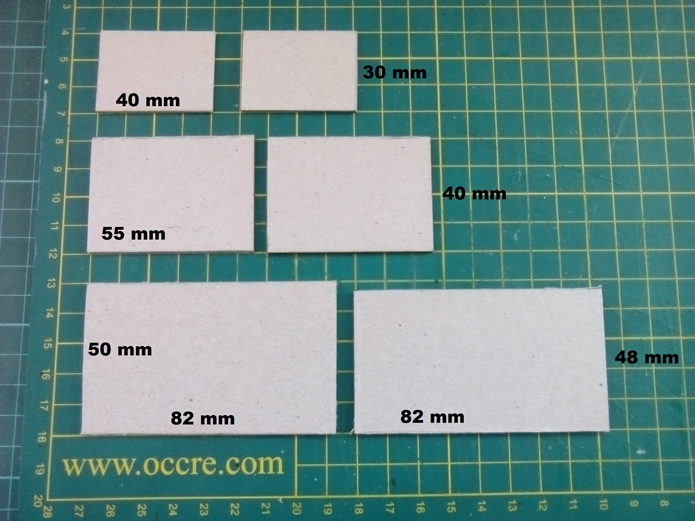

Medimos y cortamos 6 piezas de cartón con las medidas indicadas en la imagen.

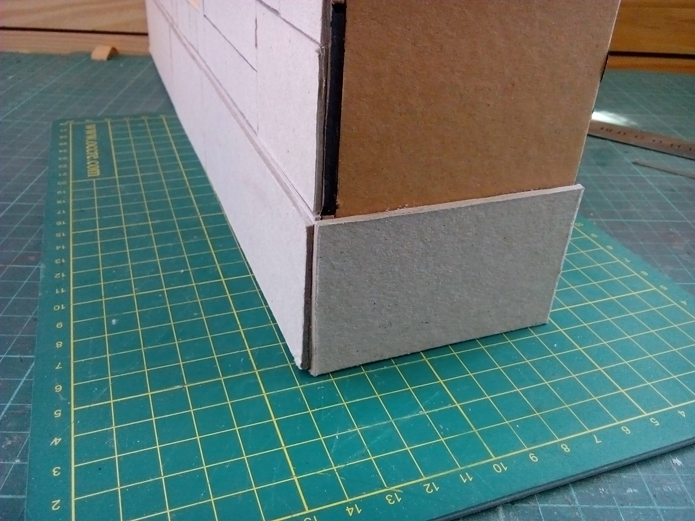

Encolamos primero en la base del lateral la pieza de 50x82mm.

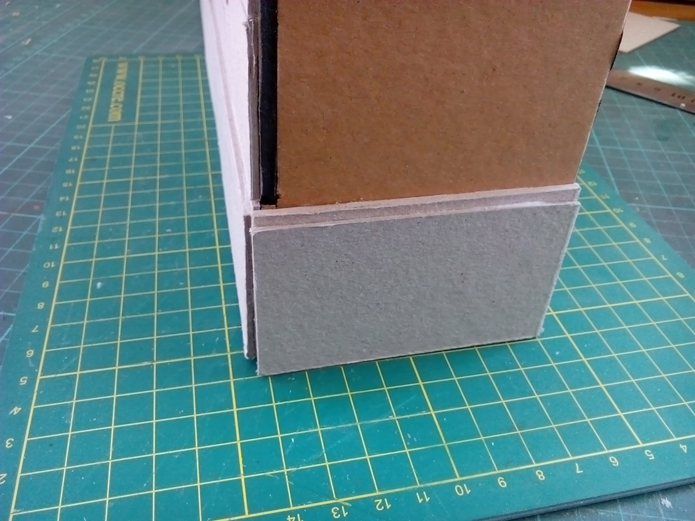

A continuación, pegamos encima de la anterior la pieza de 48x82mm.

Encolamos la pieza de 40x55mm dejando un pequeño espacio de entre 1 o 2mm como muestra la imagen.

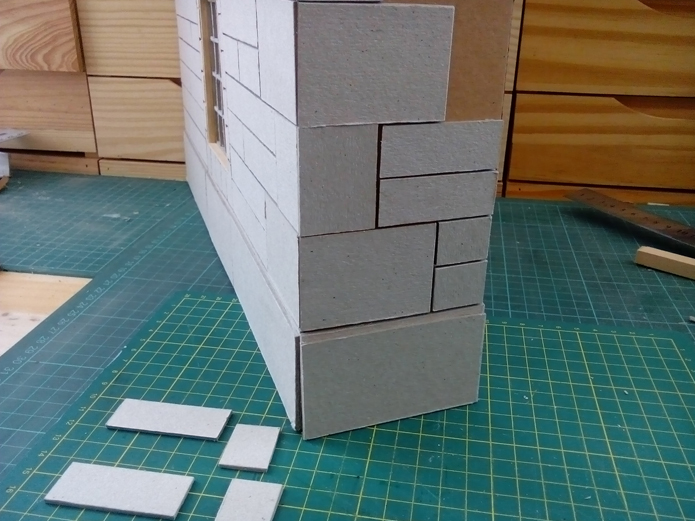

Alternamos con las piezas de 30x40mm.

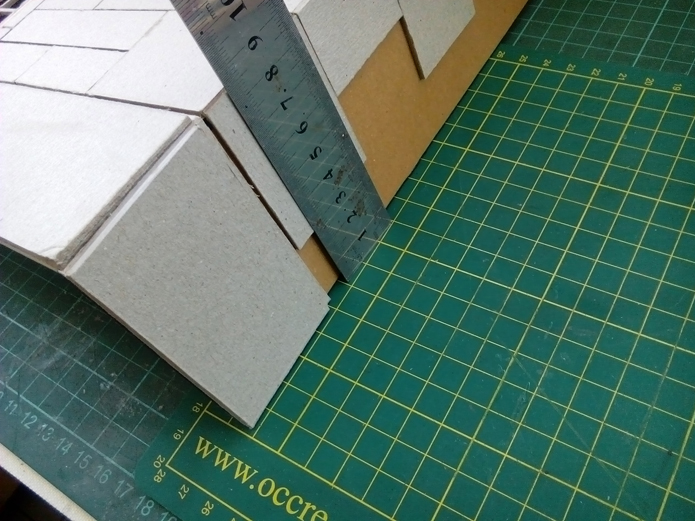

Medimos el espacio entre el final de la pared y el inicio de la piedra en la fachada.

Cortamos 8 piezas con la longitud obtenida y una altura de 20mm.

Encolamos como se puede apreciar en la imagen.

Repetimos la operación anterior.

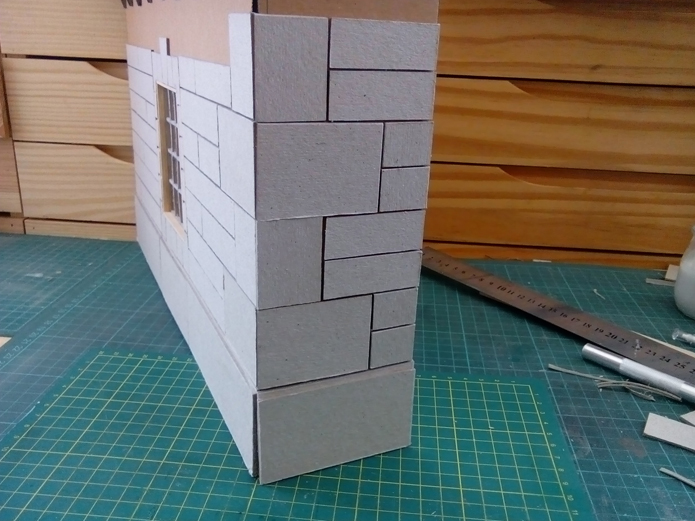

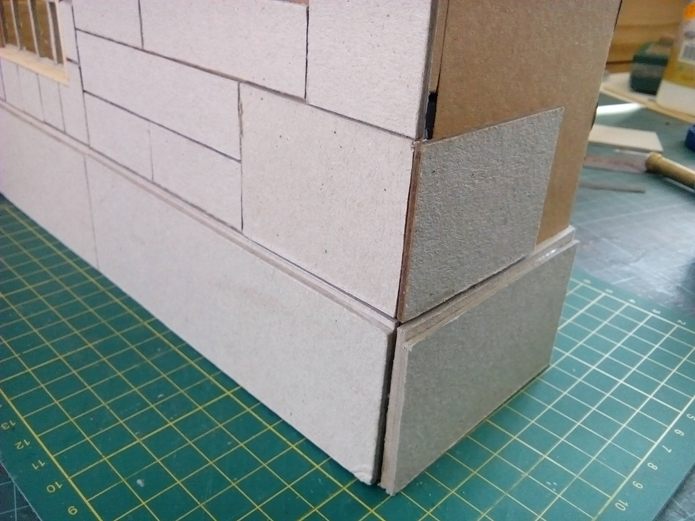

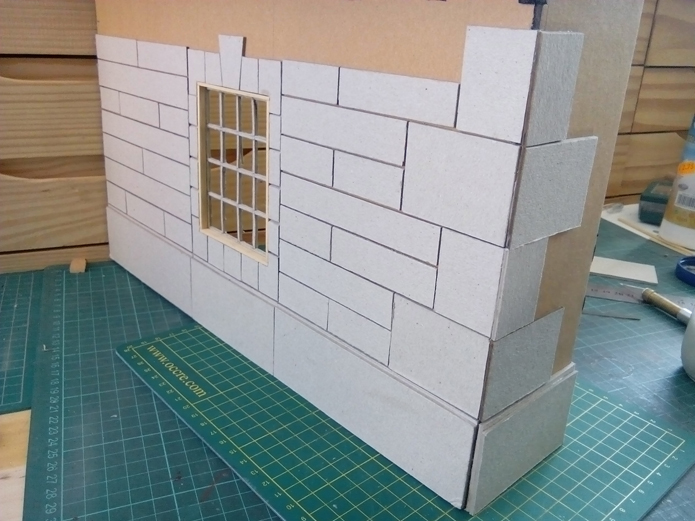

Y ya tenemos el lateral revestido.

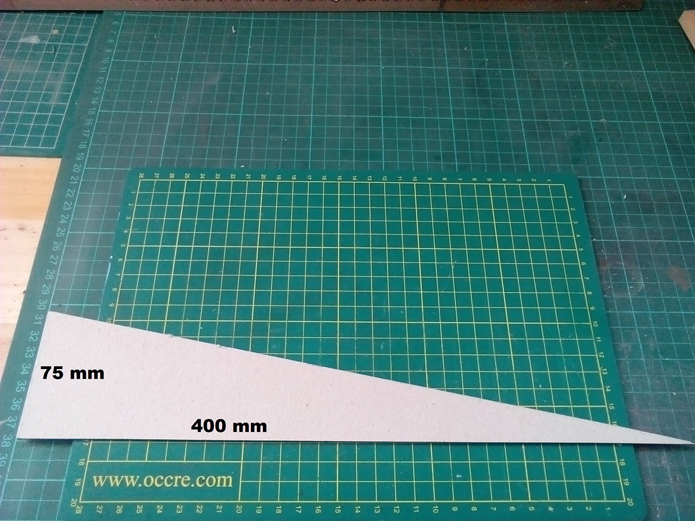

Medimos y cortamos un triángulo de cartón con las medidas indicadas.

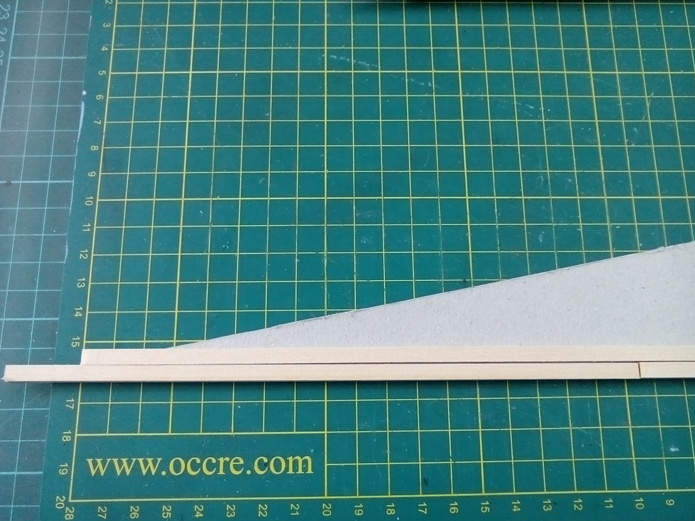

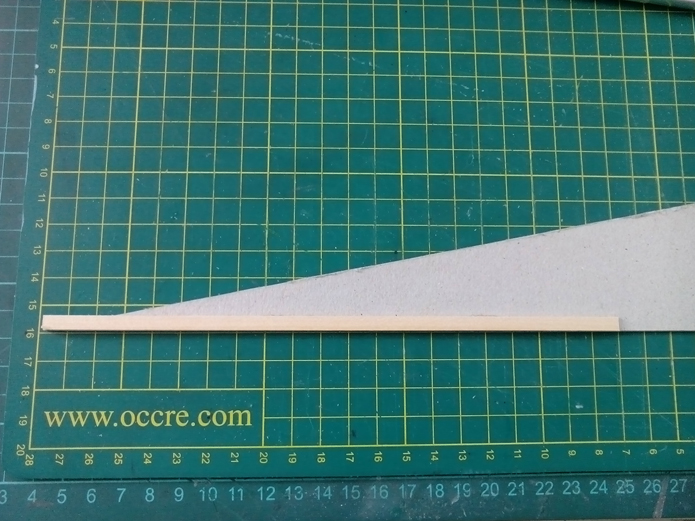

Empezando por la esquina aguda del triángulo, encolamos 1 listón de 2x5x210mm.

A continuación, encolamos otro listón de unos 160mm.

Encolamos otra línea de listones, pero desplazando el listón de forma que la esquina inferior izquierda, coincida con la arista del triángulo.

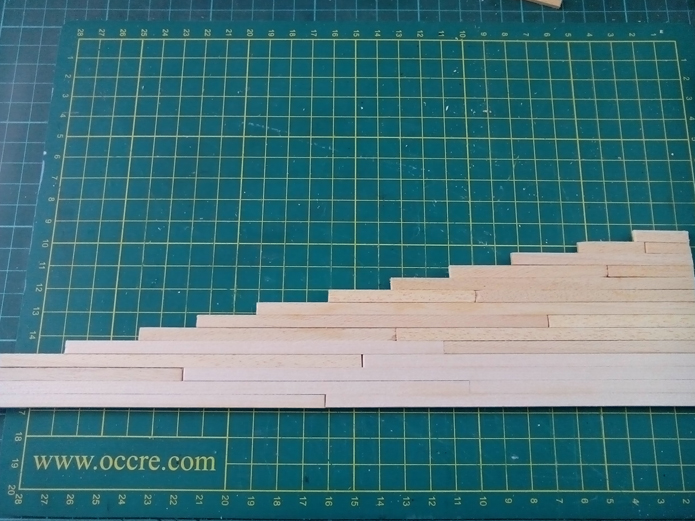

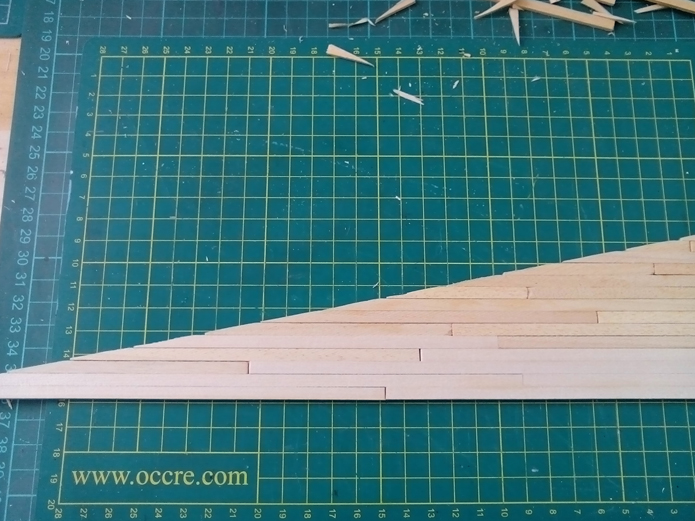

Vamos encolando listones procurando que las uniones no nos queden unas encima de las otras, si no que exista un espacio entre ellas, de al menos un listón.

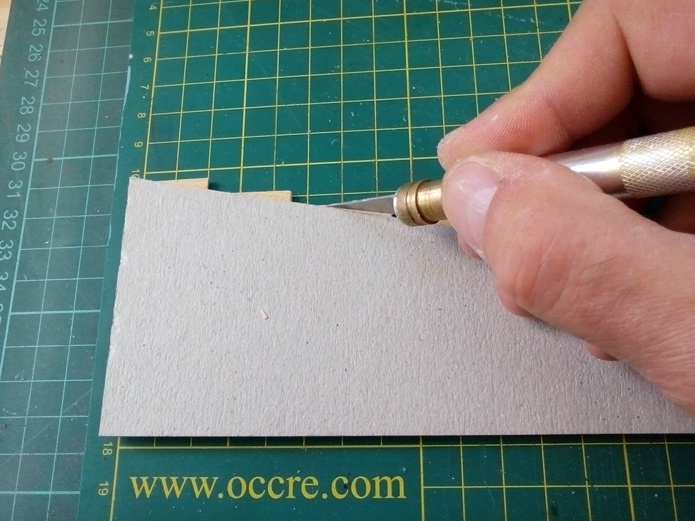

Volteamos la pieza forrada y con la ayuda de un cúter bien afilado eliminamos los sobrantes.

Aspecto de la pieza hasta el momento.

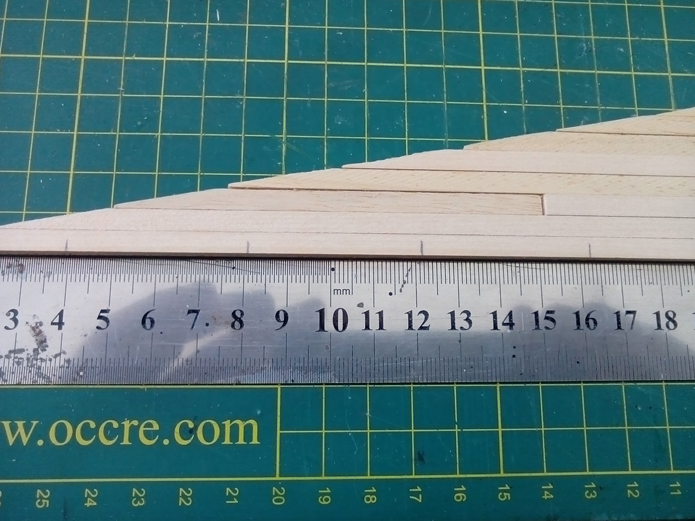

En la parte inferior efectuamos unas marcas con una separación de 40mm.

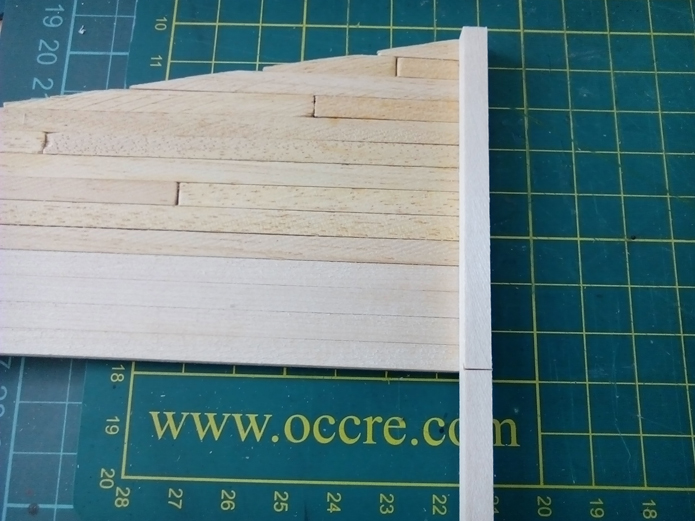

Presentamos un listón de 5x5mm y lo marcamos.

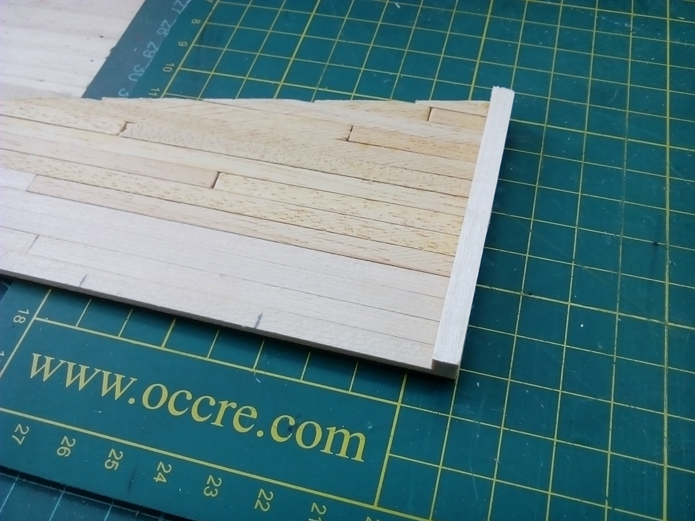

Cortamos y encolamos.

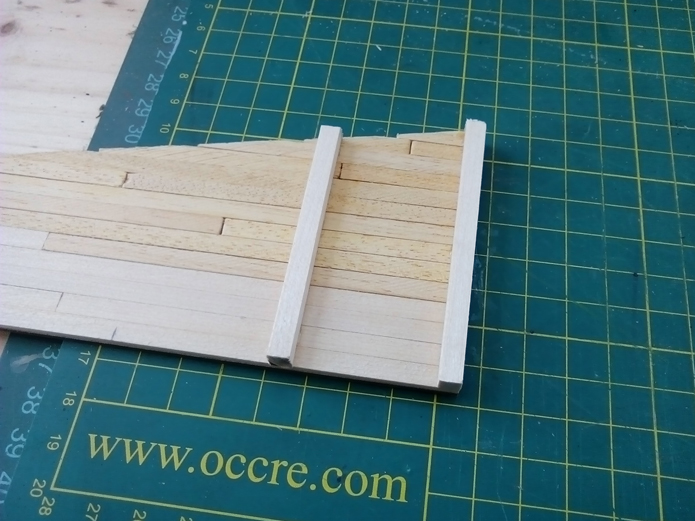

Repetimos la operación con otro listón, en la siguiente marca.

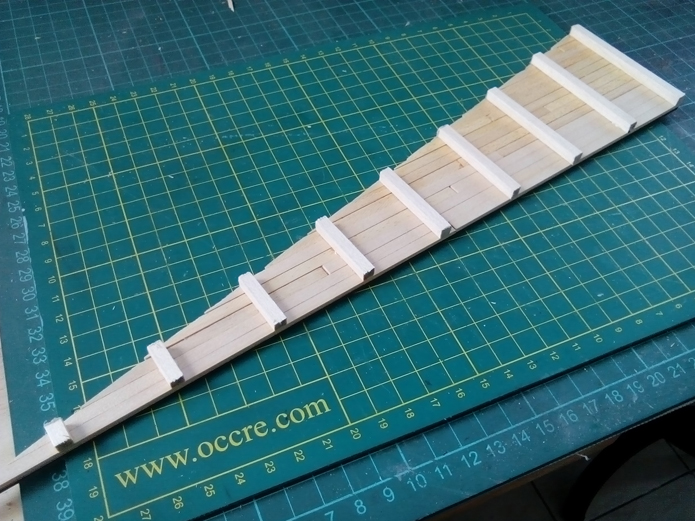

Techo con las 9 vigas.

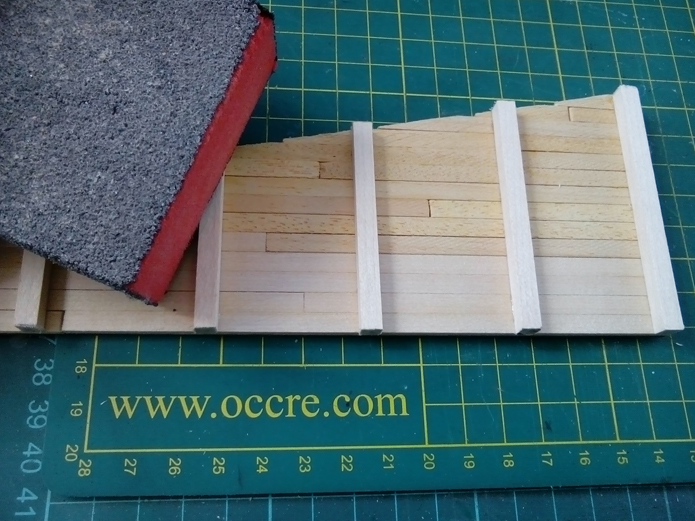

Lijamos el conjunto.

Encolamos en la fachada de forma que las vigas enrasen con la arista superior de las paredes.

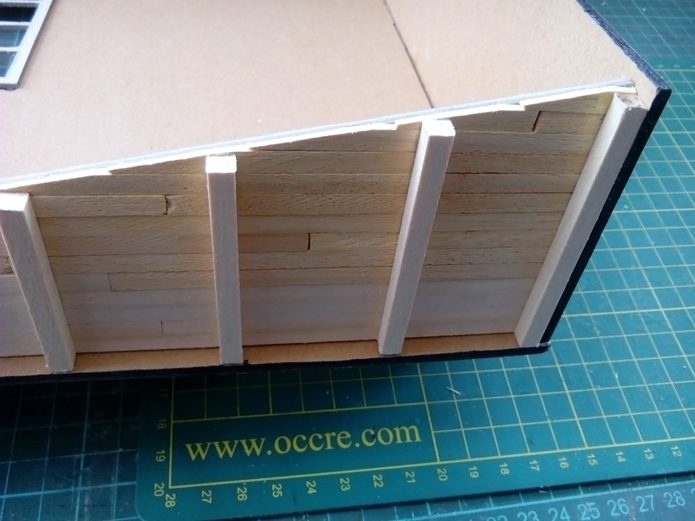

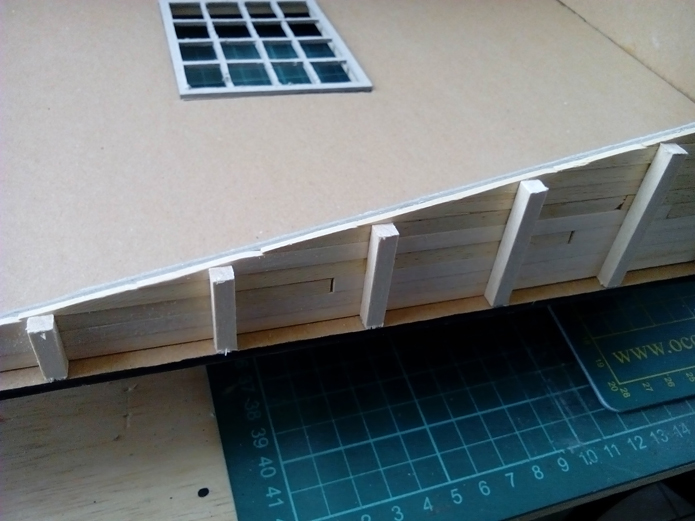

Detalle de cómo han de quedar las vigas respecto a la fachada.

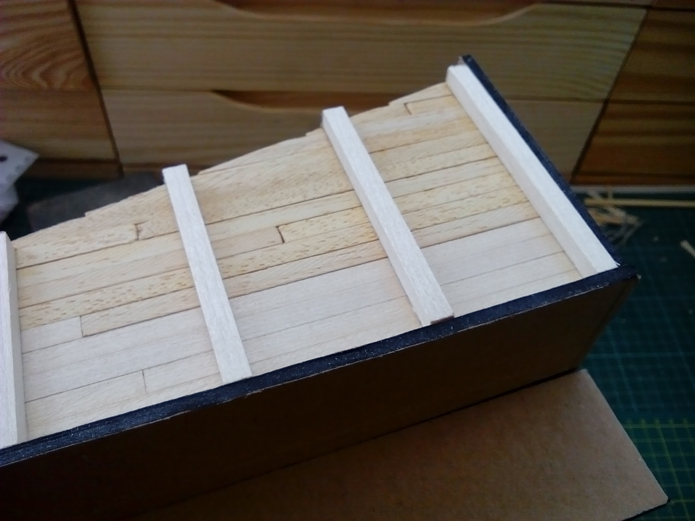

Aspecto del techo instalado.
