Diorama de Lisboa. Parte 8 (II)

Continuación de la construcción de las fachadas laterales.

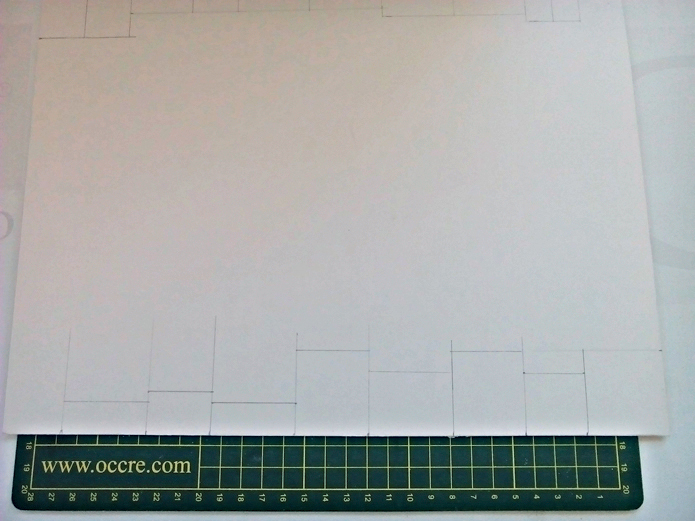

En una lámina de cartón, dibujaremos el siguiente perfil.

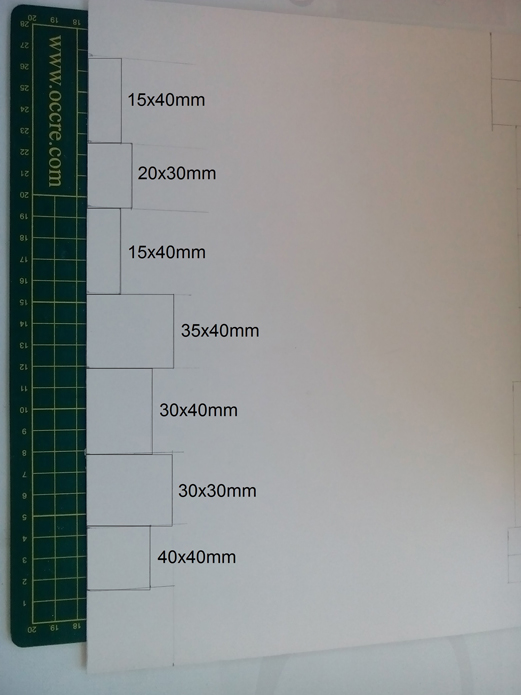

Estas son las medidas del perfil que debemos elaborar.
Recortamos el perfil de cartón.

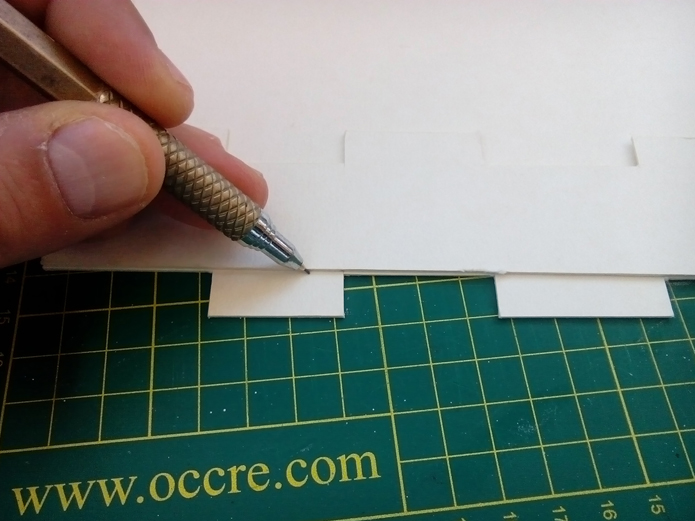

Y obtenemos un duplicado. Para ello, lo volteamos 180 grados, repasamos el perfil exterior con un lápiz y recortamos.

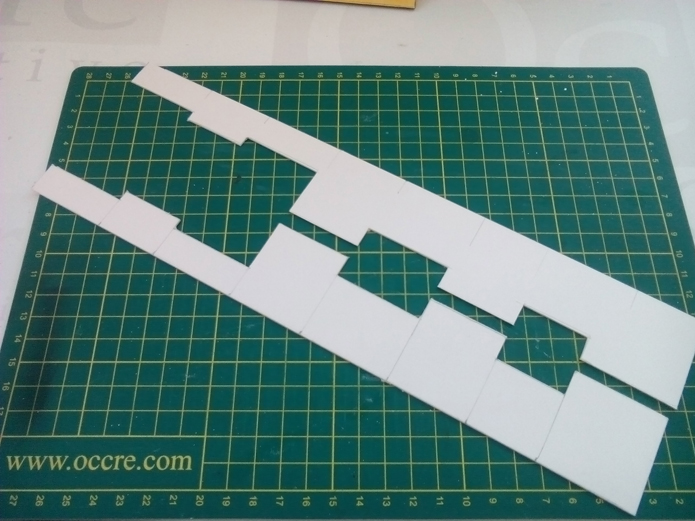

Los dos perfiles laterales.
Los presentamos en la fachada lateral para ver si todo se ajusta bien.

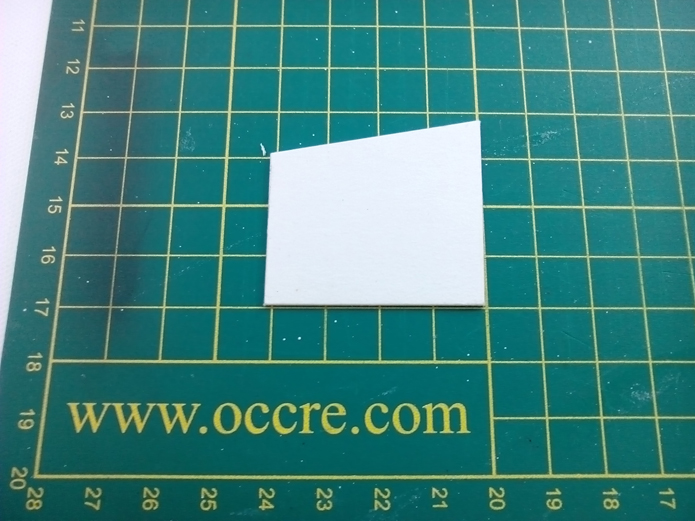

Elaboramos una pieza de 30 x 40 x 38 mm.

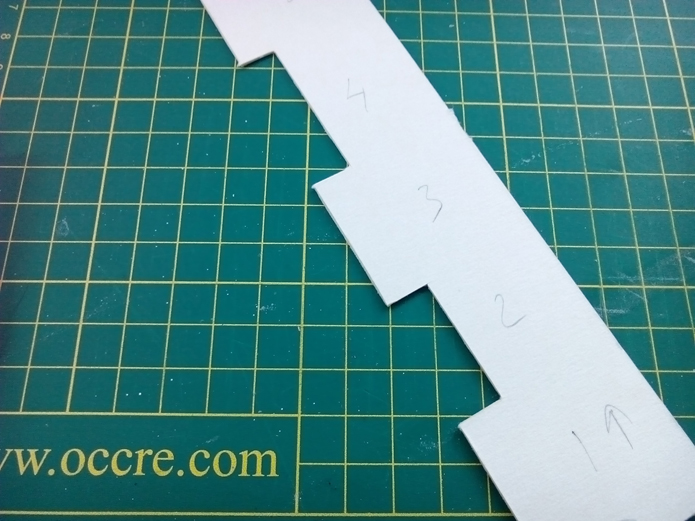

Numeramos las piezas por la parte posterior.

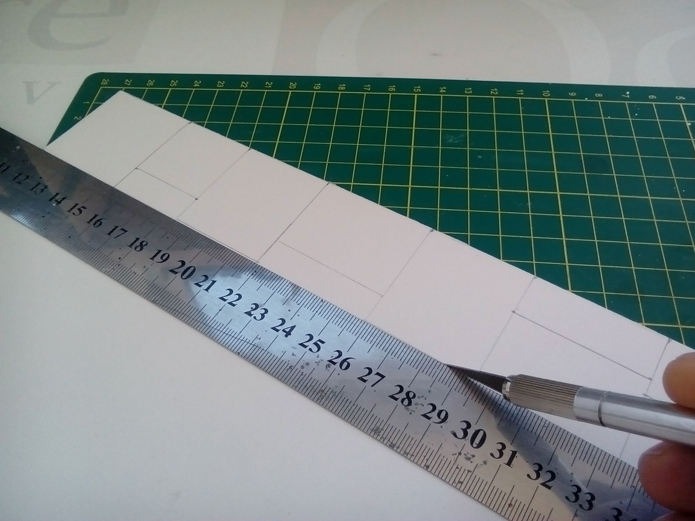

Recortamos cada una de las piezas numeradas.

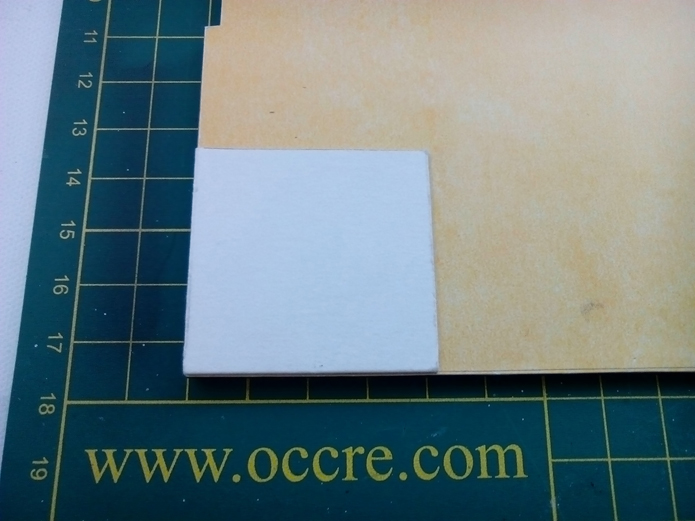

Encolamos las piezas empezando por la parte inferior.

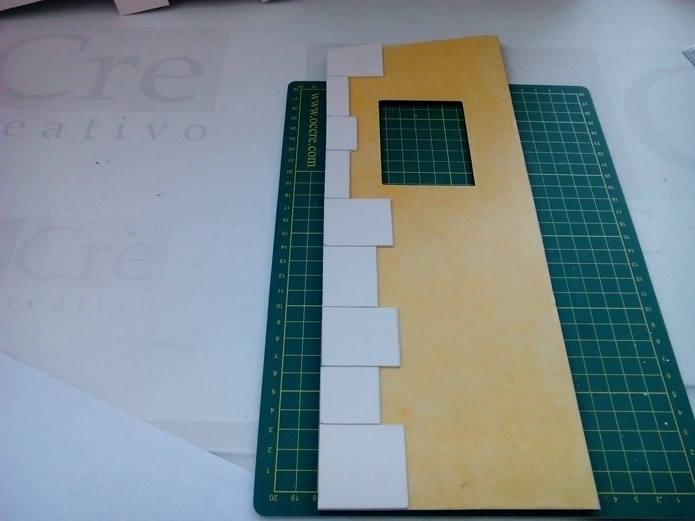

Seguimos encolando, teniendo en cuenta que algunas piezas han de sobresalir del contorno de la fachada.
Rematamos la columna con la pieza en ángulo.

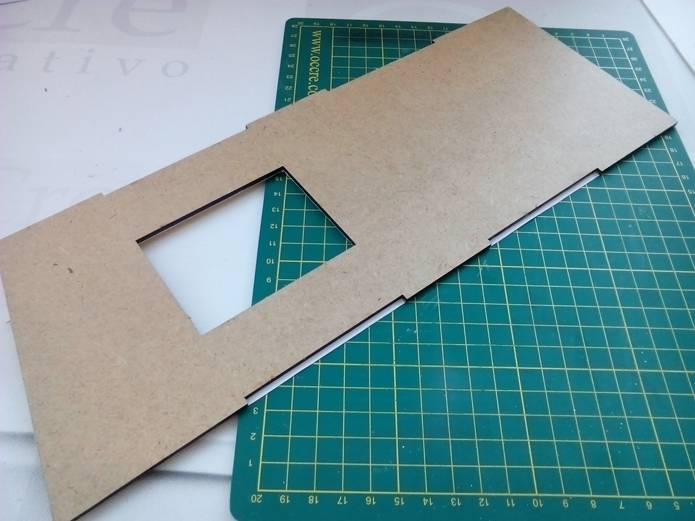

Volteamos la fachada.

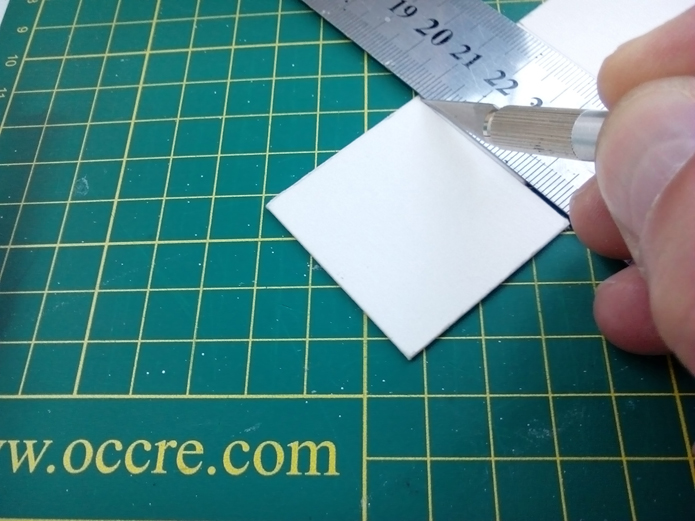

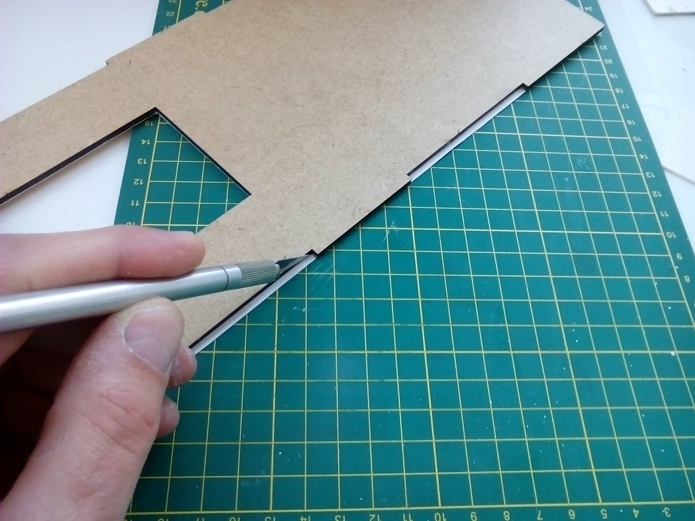

Cortamos las solapas sobrantes.

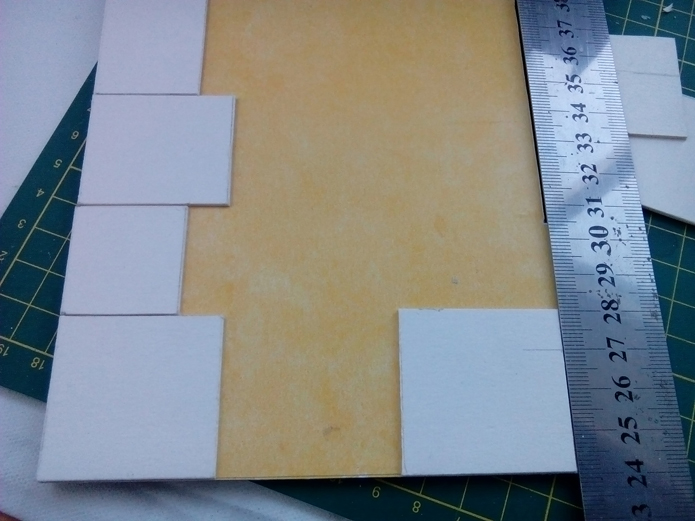

Podemos apoyar una regla en el lateral de la fachada para que nos sirva de guía.
Encolamos las piezas empezando por la parte inferior.
En este lado, las piezas NO han de sobre salir de la fachada.

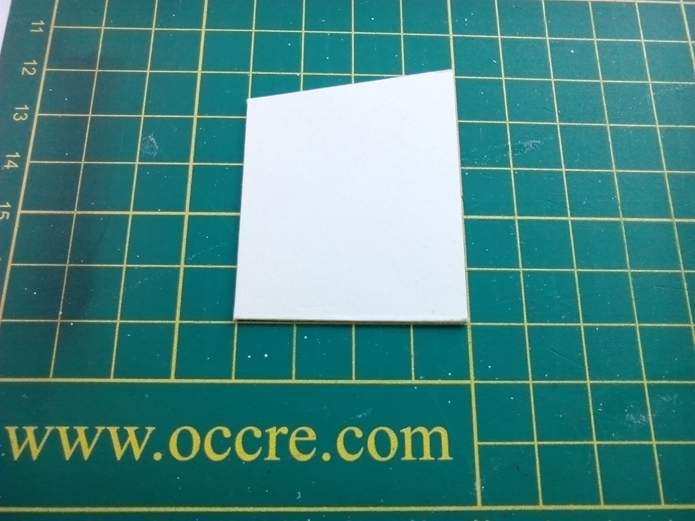

Cortamos una pieza de 40 x 43 x 50 mm.

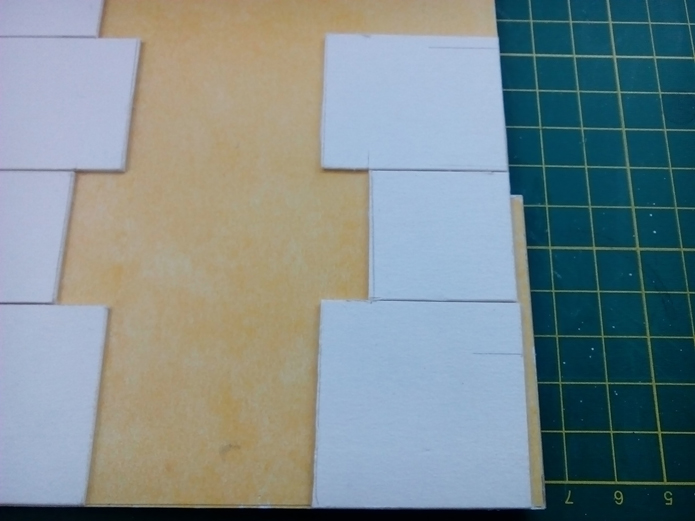

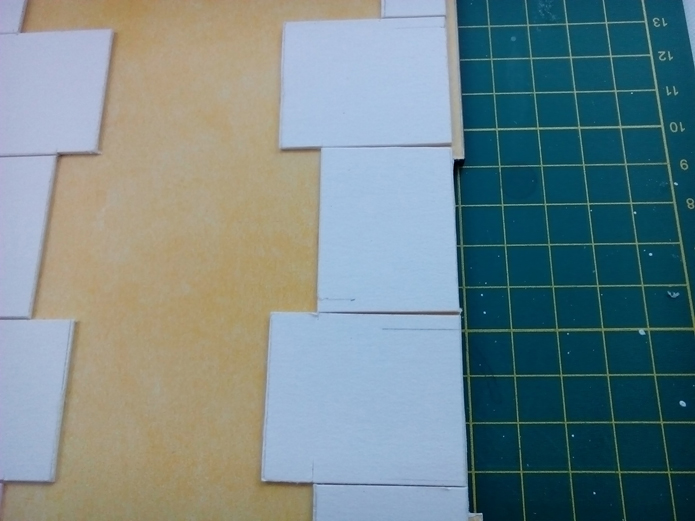

Si deseamos un aspecto más deteriorado, podemos colocar las piezas un poco desalineadas, (pero siempre respetando que no sobresalgan de la fachada) y teniendo en cuenta que estén alineadas verticalmente, al menos en el lado derecho.

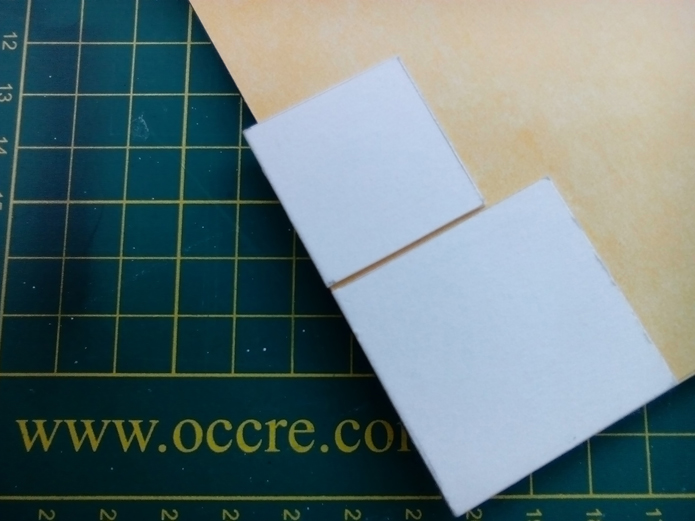

Encolamos la pieza en ángulo.
En caso de que sobresalga por la parte superior, podemos cortar de forma que quede enrasada con la fachada.

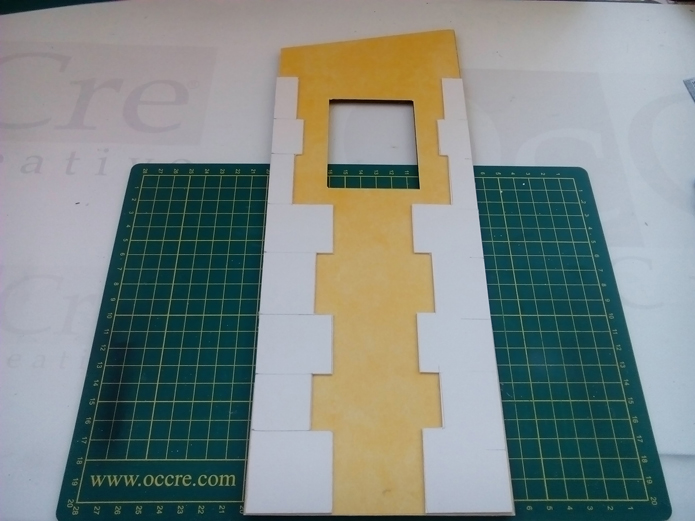

Los laterales de la fachada terminados.

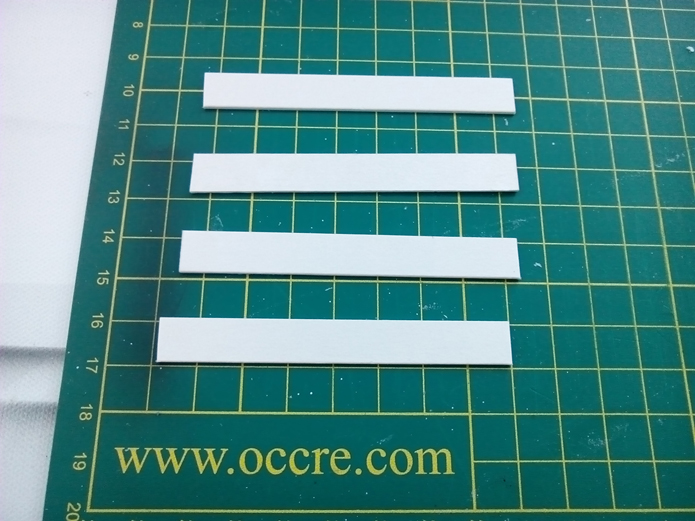

Recortamos 4 tiras de cartón de 10 x 80 mm.

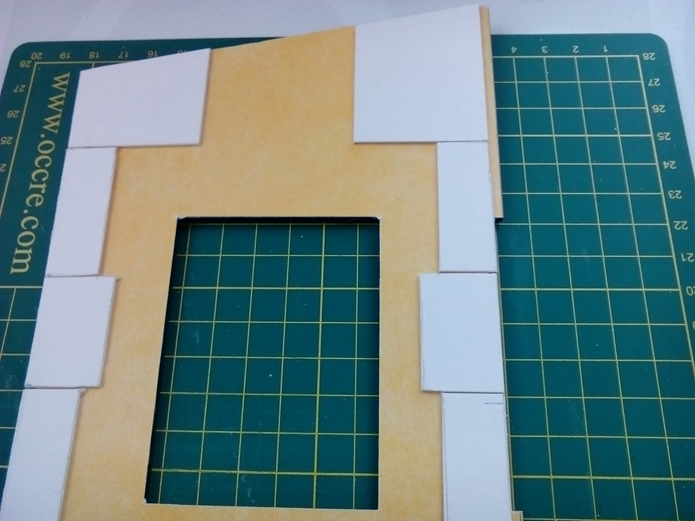

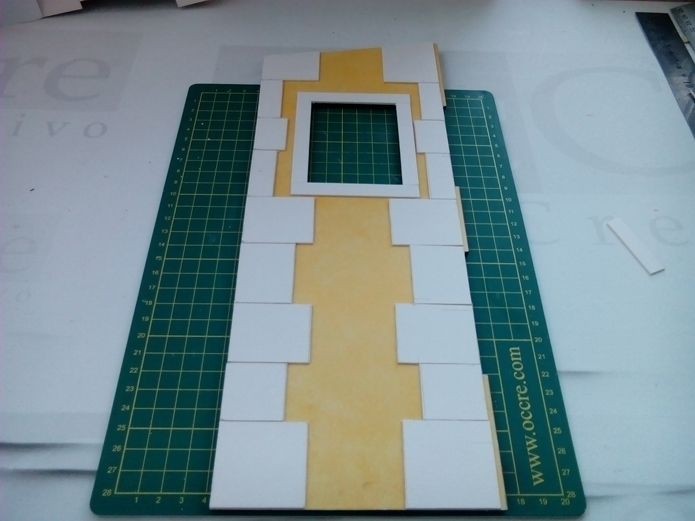

Las encolamos alrededor de la ventana de la misma forma que en la fachada principal. Ya tenemos la fachada lateral bien avanzada.

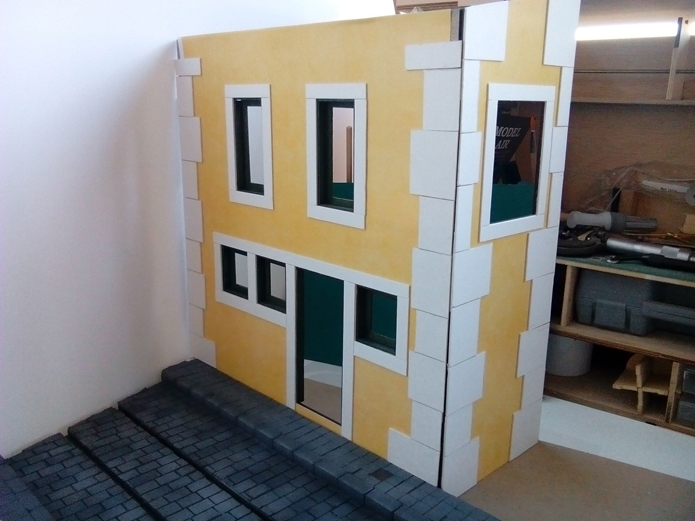

Podemos hacer alguna prueba de ajuste para ver cómo va quedando el conjunto y de paso vamos apreciando el avance general de nuestro trabajo en el diorama.
