Diorama de Lisboa. Parte 5

En esta entrega se muestra cómo hacer los marcos exteriores de la puerta y las ventanas, así cómo los remates laterales de la fachada.

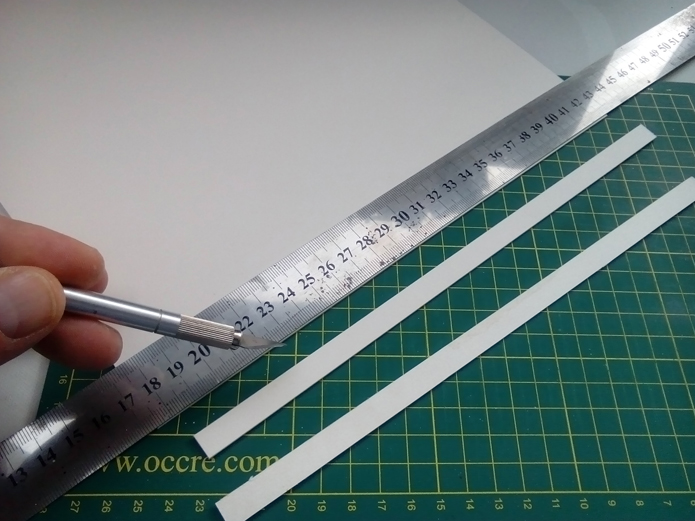

Iremos cortando tiras de cartón longitudinales con un ancho de 10 mm
Es importante utilizar un tapiz de corte y un cúter con la hoja muy afilada..
La existencia de pequeñas muescas en la hoja del cúter nos crearía imperfecciones en los cortes.

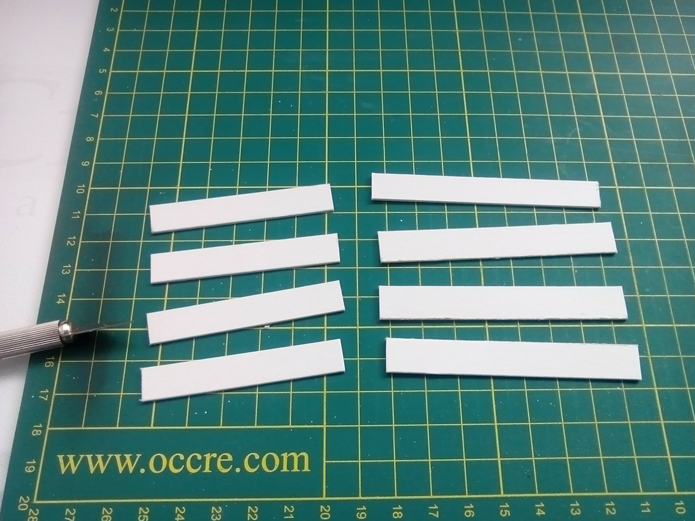

De las tiras obtenidas cortamos las siguientes piezas :
- 4 piezas de 10 x 78 mm
- 4 piezas de 10 x 60 mm
- 2 piezas de 10 x 45 mm
- 1 pieza de 10 x 233 mm
También cortaremos unas tiras pero de 11 mm de ancho :
- 1 pieza de 11 x 45 mm
- 2 piezas de 11 x 127 mm
- 1 pieza de 11 x 105 mm
- 1 pieza de 11 x 50 mm

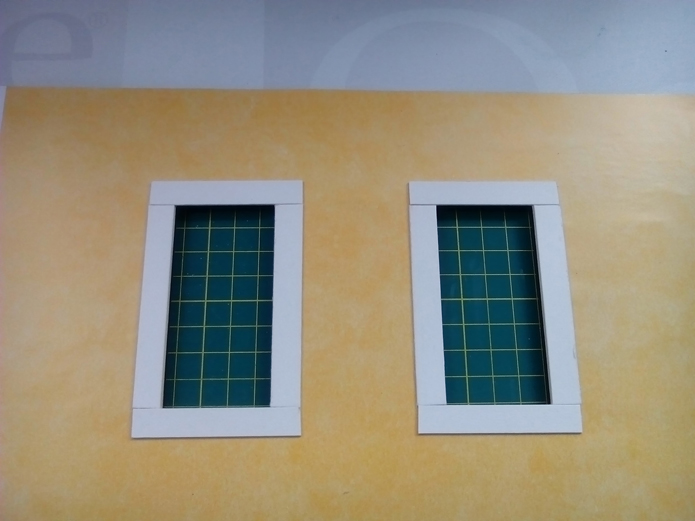

Encolamos las piezas de 10 x 78 mm en los laterales de las ventanas superiores y las piezas de 10 x 60 mm en la parte superior e inferior de las mismas.

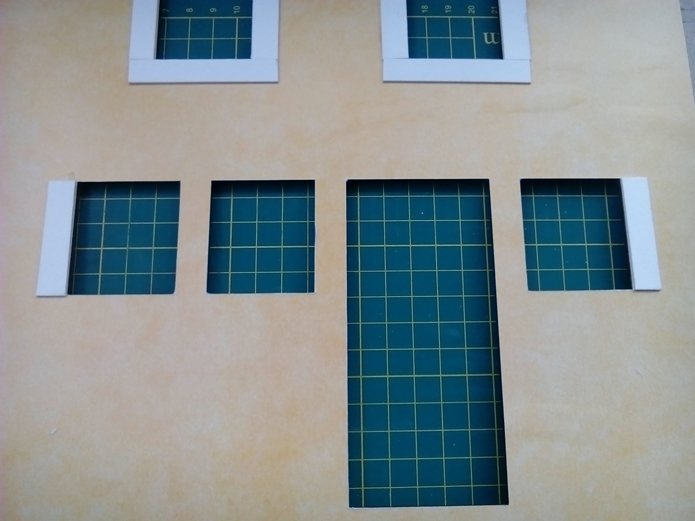

Pegamos las dos piezas de 10 x 45 mm en los extremos izquierdo y derecho de las ventanas inferiores.

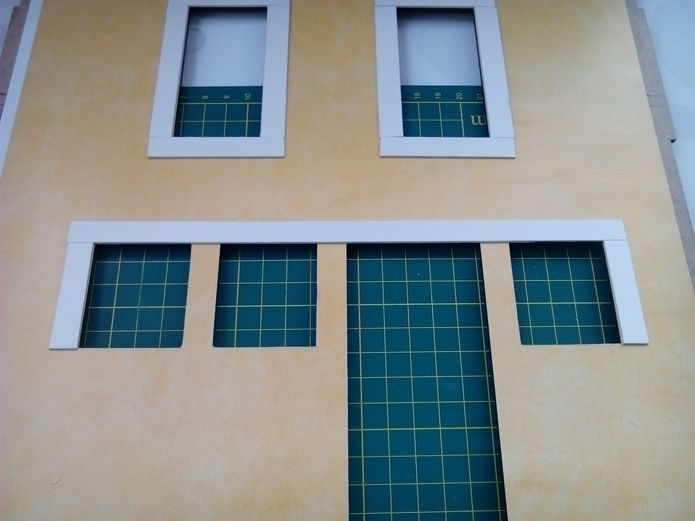

En la parte superior de las ventanas inferiores, encolamos la pieza de 10 x 233 mm.

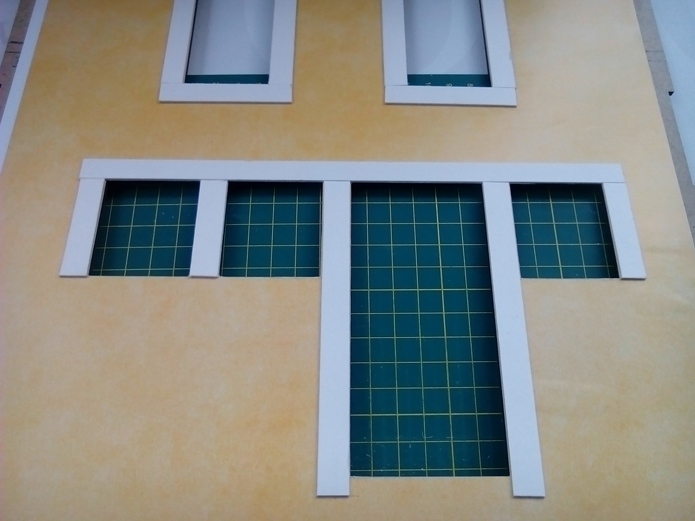

A continuación situamos el marco intermedio inferior, pieza de 11 x 45 mm y las dos jambas de la puerta, 2 piezas de 11 x 127 mm.

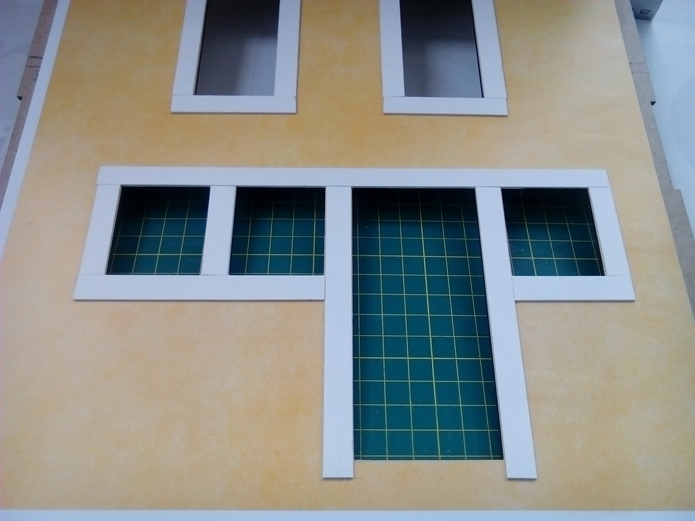

Seguimos pegando las dos piezas inferiores de los marcos, pieza de 11 x 105 mm en la izquierda y la pieza de 11 x 50 mm en la derecha.
Es recomendable utilizar esta plantilla para poder cortar a medida los remates laterales de la fachada.

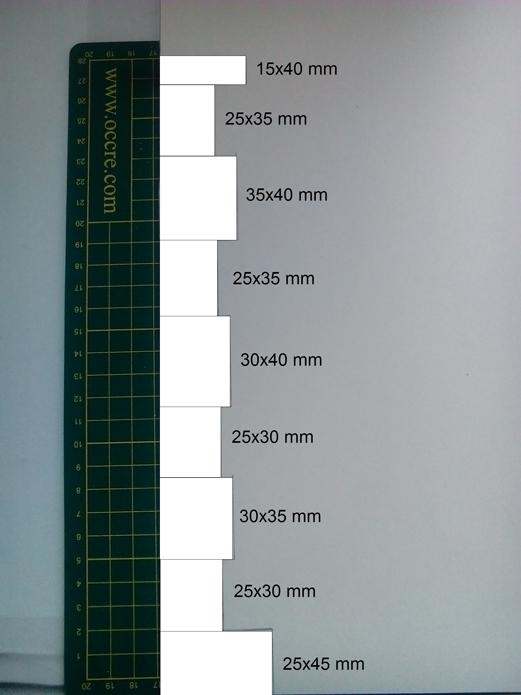

Recortamos una pieza de cartón con las medidas mostradas en la imagen.
Se ha efectuado el corte aprovechando una esquina de la lámina de cartón, para facilitar el trabajo y por otro lado, optimizar el uso del mismo.
La pieza obtenida la situamos encima de la lámina de cartón intentando aprovechar al máximo la superficie útil.

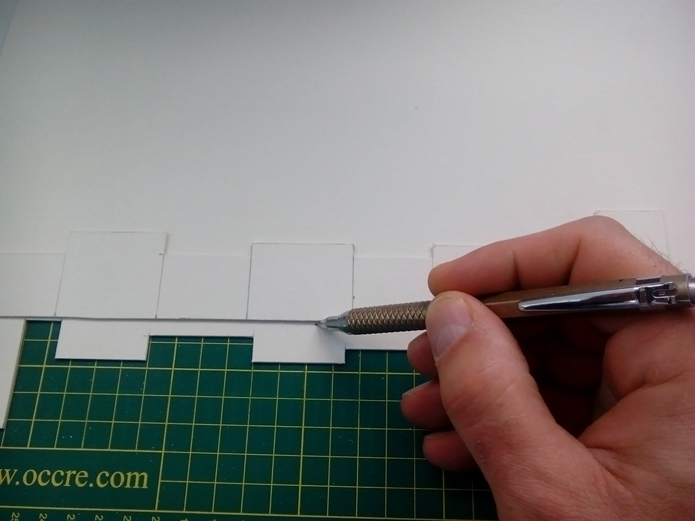

Repasamos el perímetro de la plantilla.

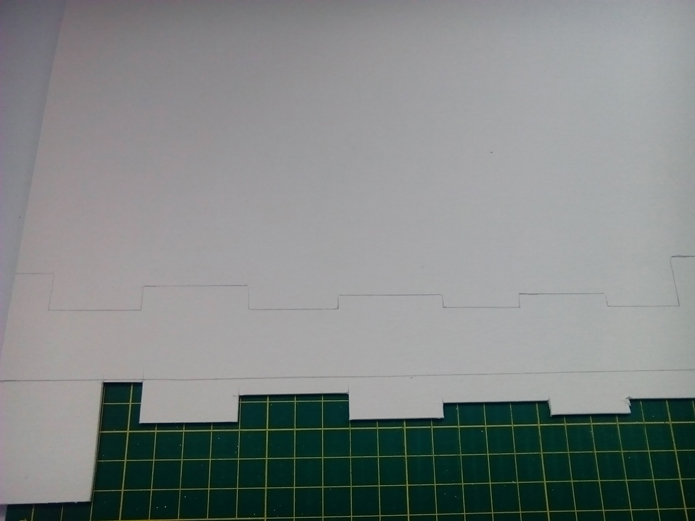

Obtenemos una copia de la pieza anterior.

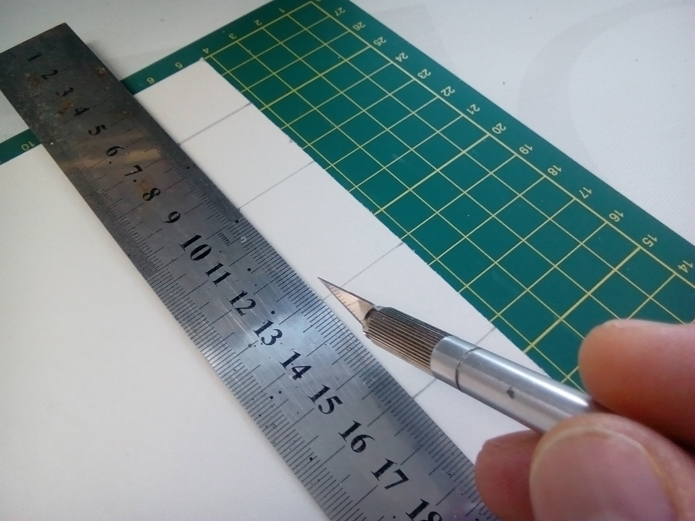

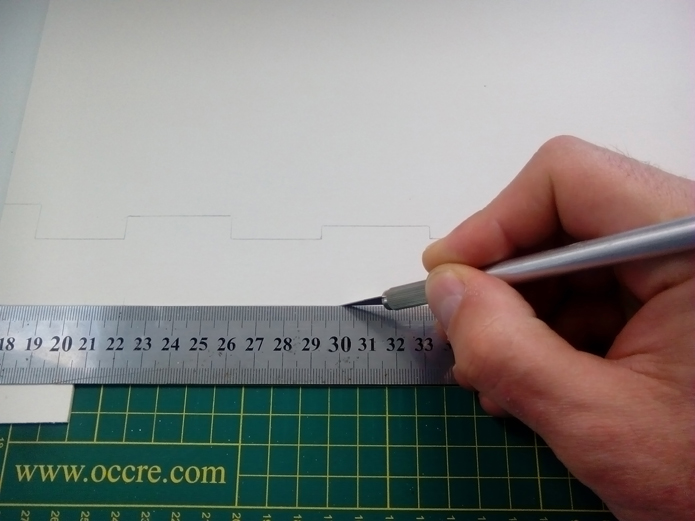

Recortamos con la ayuda de un cúter afilado.

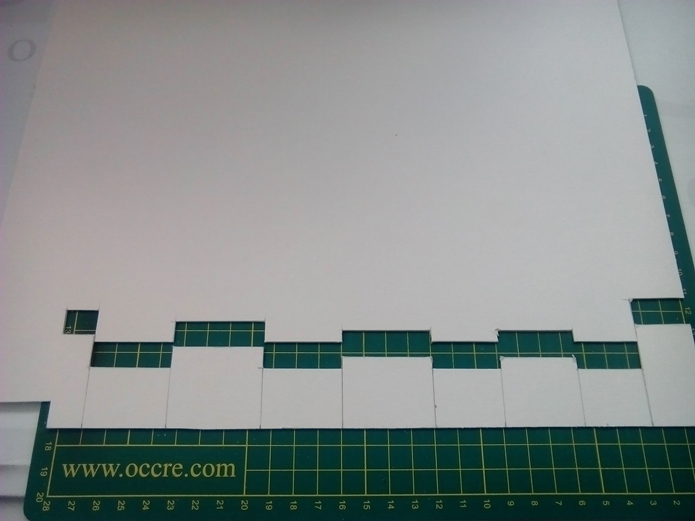

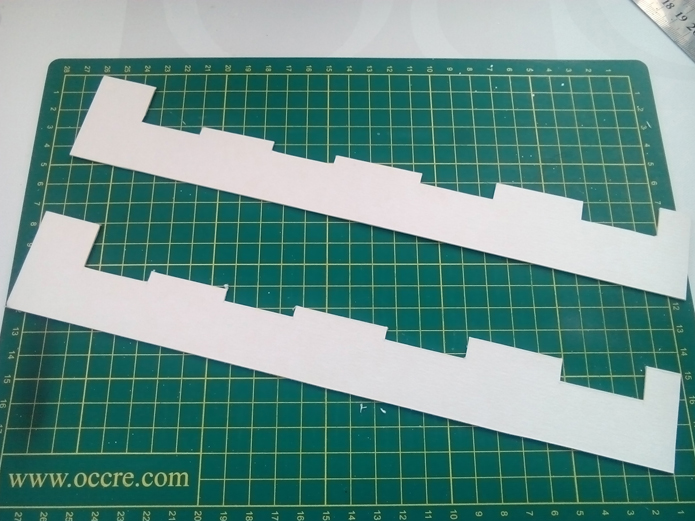

Aquí tenemos los dos perfiles cortados.

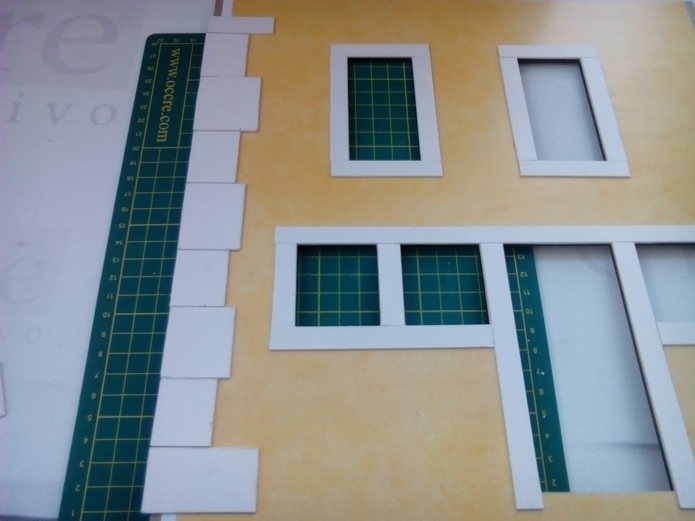

Presentamos los perfiles en la fachada para ver que todo encaja.

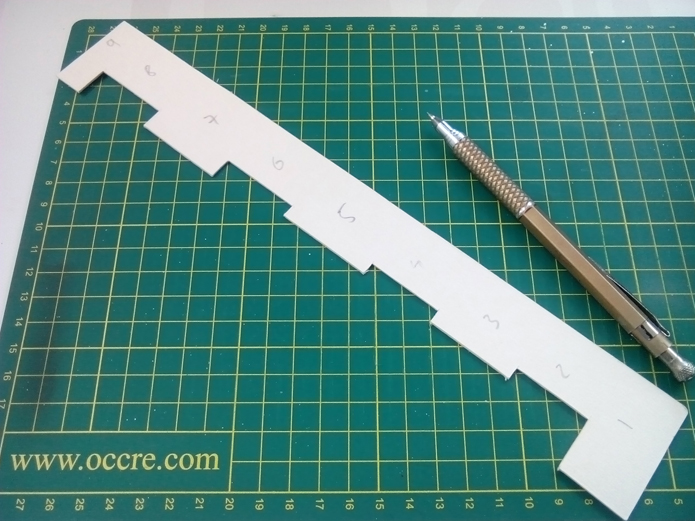

Puesto que las piezas resultantes tienen forma parecida pero no son iguales, es recomendable marcar el dorso de cada una de ellas con un numero o una marca que nos ayude a mantener el orden correcto en la colocación.

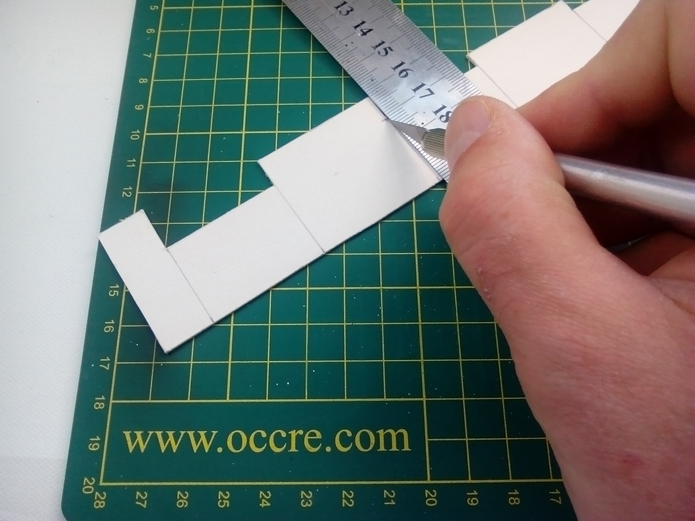

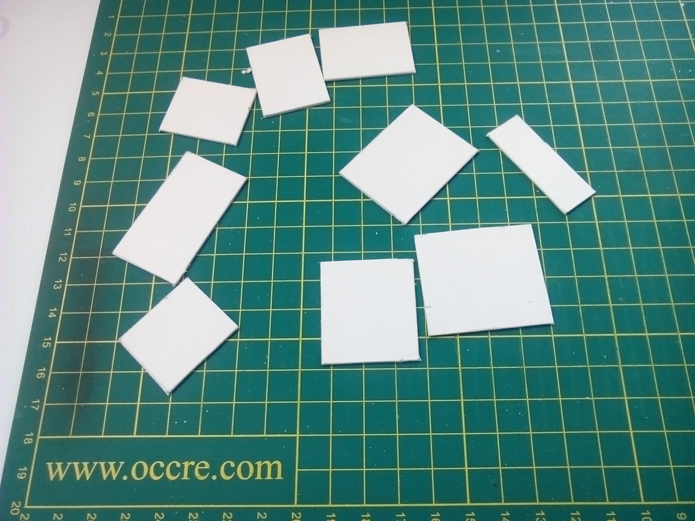

Recortamos cada una de las piezas.
Podemos repasar algún borde si no nos ha quedado bien, o por el contrario si nos interesa, es un buen momento para efectuar algún desperfecto, o si se desea, el biselado de los lados de cada pieza.

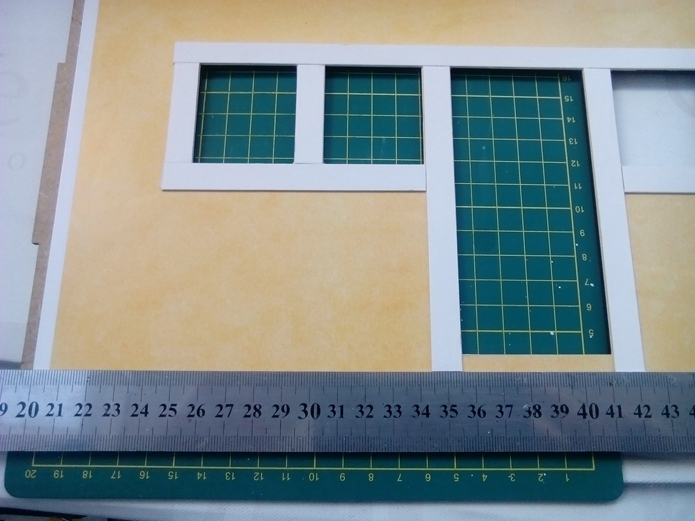

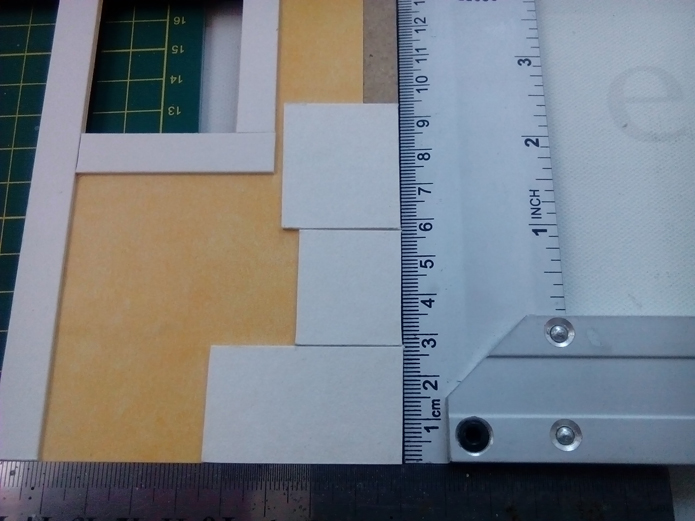

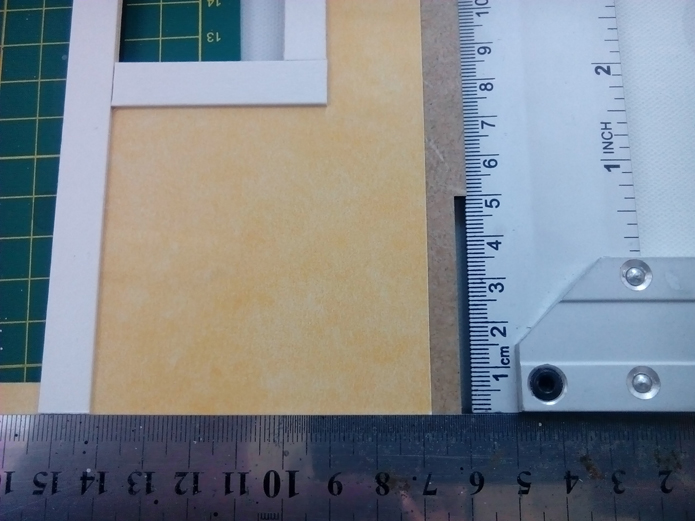

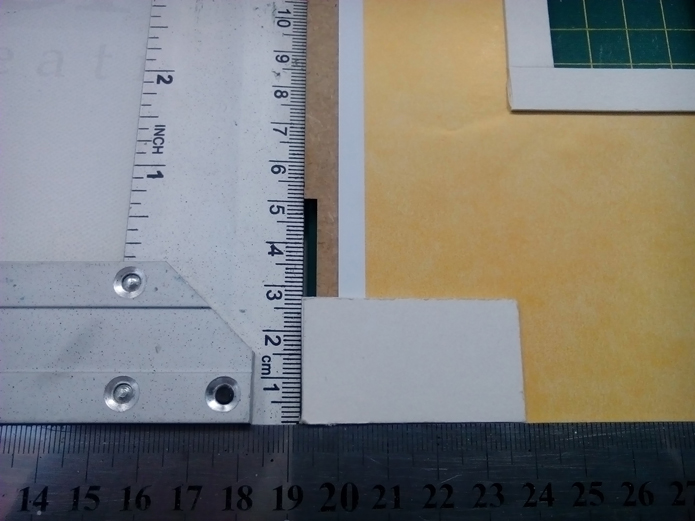

Situamos una regla justo debajo de las jambas de la puerta a modo de base para sujetar una escuadra como se muestra en la imagen. La escuadra ha de enrasar con la parte más externa de la fachada, (en este caso, lateral derecho).

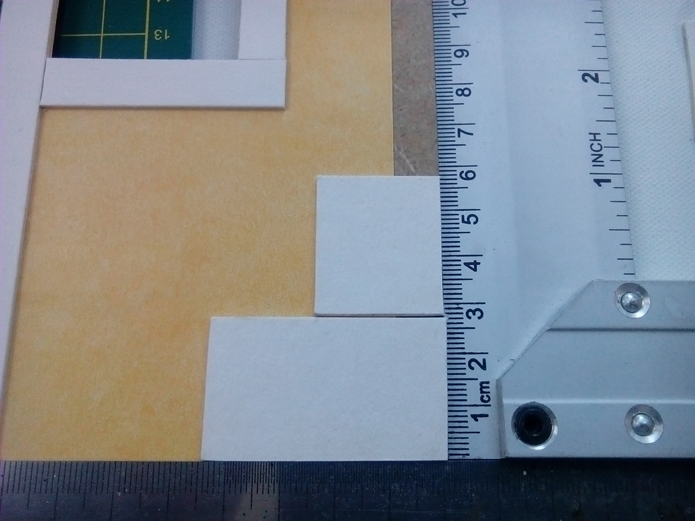

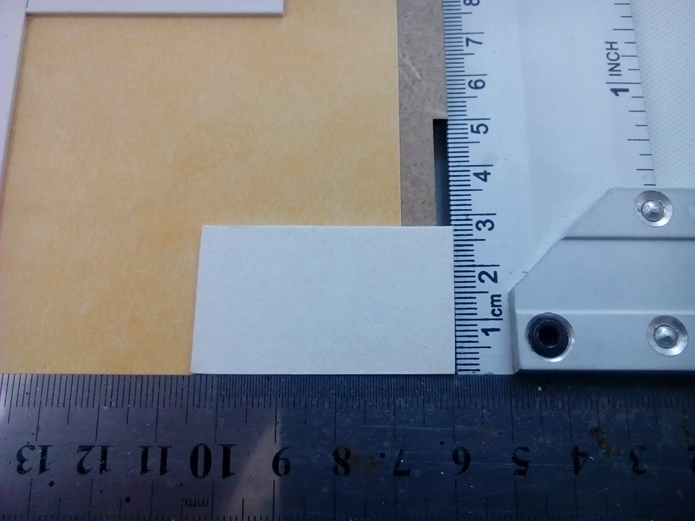

Situamos la pieza inferior, (o numero 1, si las hemos numerado de abajo a arriba), apoyando la misma en la escuadra y la regla base.
Una vez verificada la ubicación, procedemos a encolar.
Repetimos la operación con la pieza numero 2.
Observa el poco espacio entre las piezas laterales derechas y el marco de la ventana.

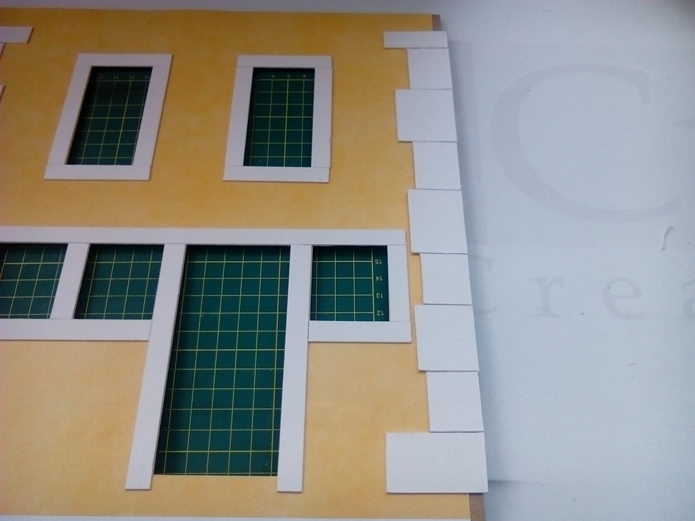

Aspecto del lateral derecho terminado.

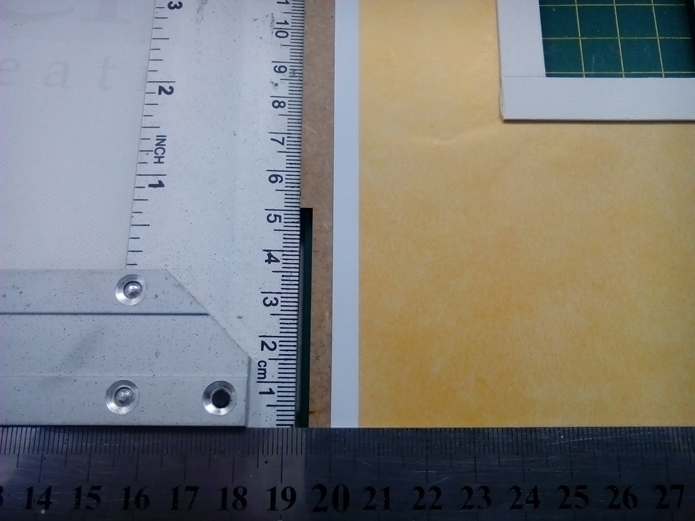

Trasladamos la regla base hacia el lado izquierdo.
Escuadramos con la parte externa de la fachada.
Repetimos la operación de encolar las piezas.
Lateral Izquierdo terminado.

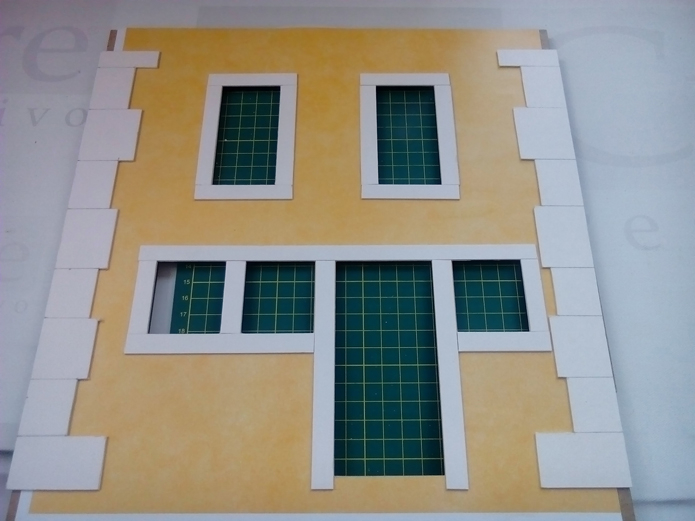

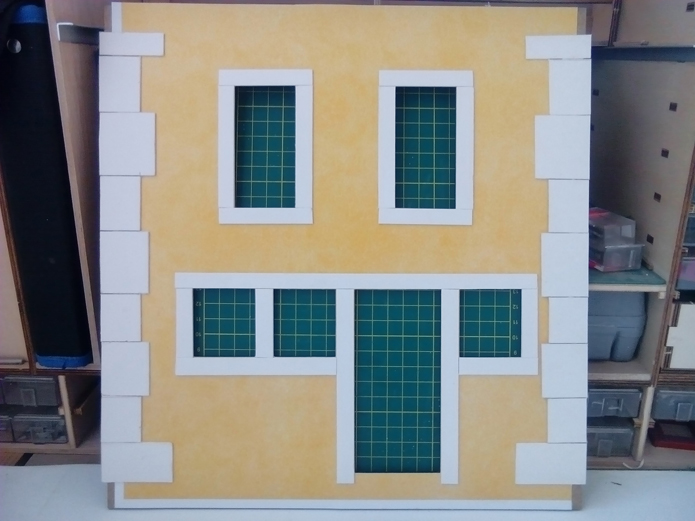

Aspecto de la fachada con los trabajos efectuados hasta el momento.
