Diorama de Lisboa. Parte 2
Preparación e instalación del adoquinado de la calzada.

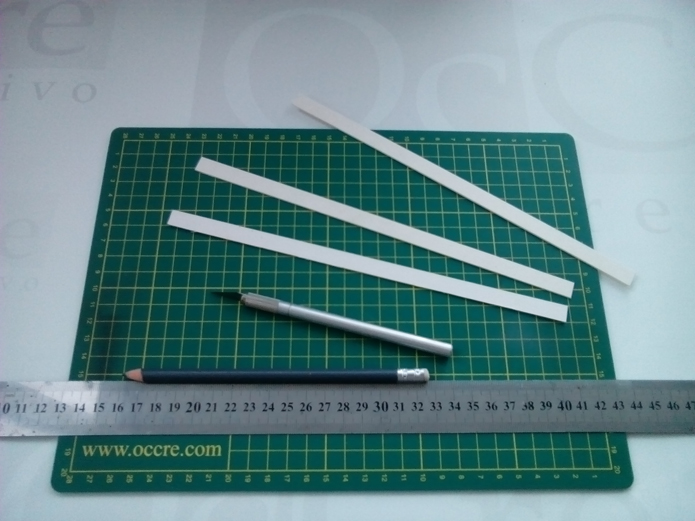

Necesitaremos el siguiente material:

  • Un tapiz de corte
  • Una regla, (preferiblemente metálica)
  • Un cúter con la punta muy bien afilada
  • Un lápiz

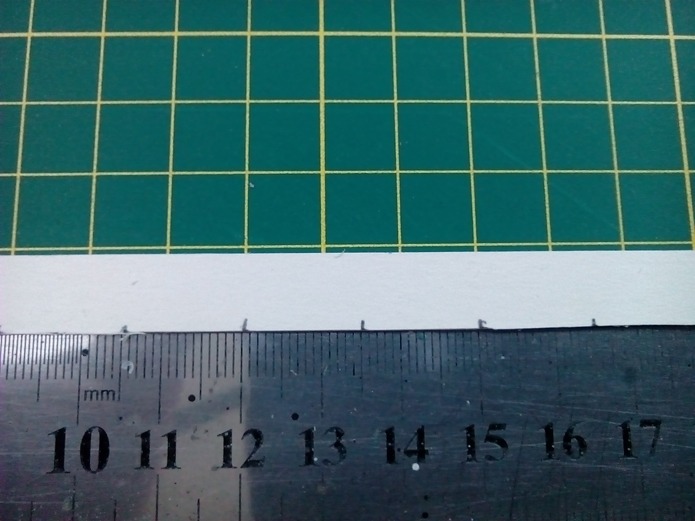

En una de las tiras de cartón proporcionadas en el contenido de la caja de material, efectuaremos unas marcas cada 15mm y cortaremos pequeños trozos de cartón de 15x10mm

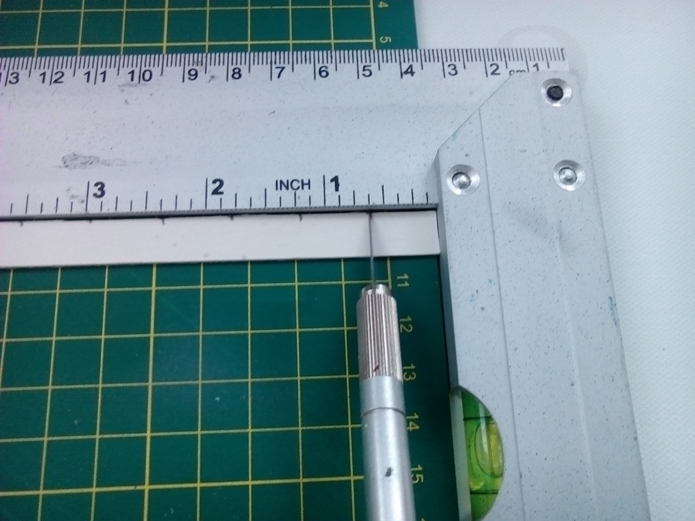

Para facilitar el corte, podemos utilizar una pequeña escuadra que nos sirva de guía para obtener unos adoquines regulares.

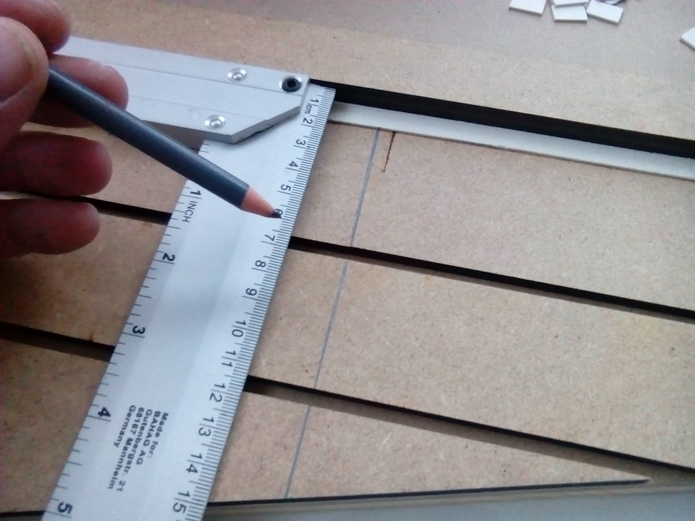

Ayudándonos de la línea de unión de la pieza central, trazaremos una perpendicular a la acera.

Esta operación la ponemos efectuar en cualquier punto de la base. Pero es recomendable hacerlo en la parte más ancha, puesto que esta línea será la guía para colocar los adoquines.

Empezando por el ángulo que forman el agujero para el raíl y la línea que hemos trazado, iremos encolando los adoquines.

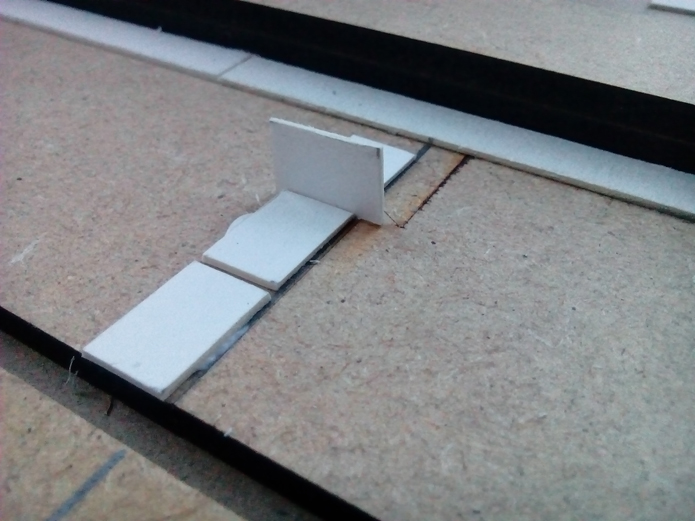

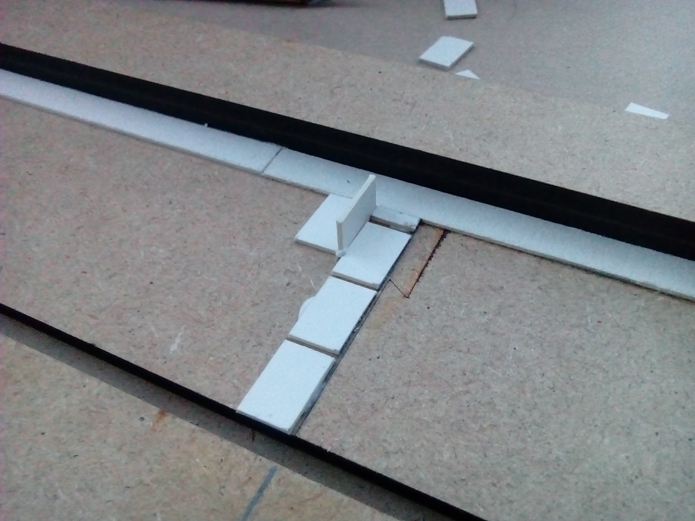

Utilizando un adoquín como galga, encolaremos los siguientes como se ve en la imagen.

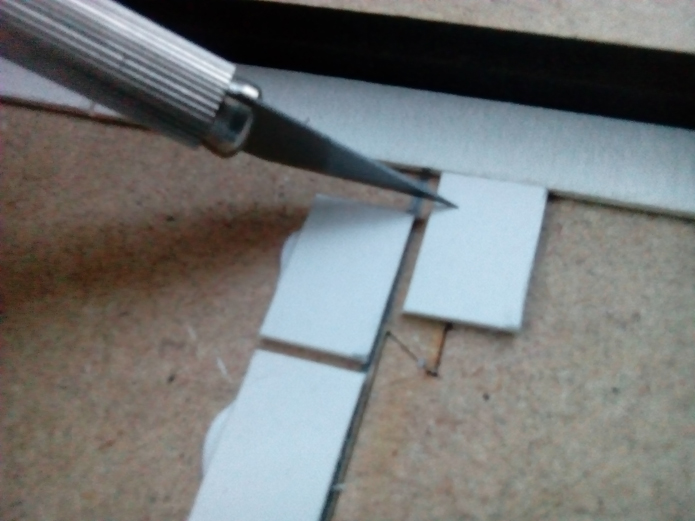

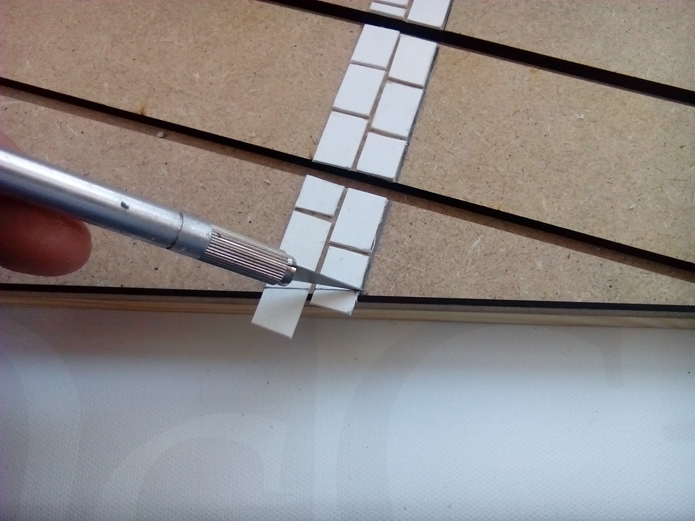

Con la ayuda de el cúter, cortaremos el sobrante de el ultimo adoquín de la fila.

Repetimos la operación, pero esta vez de forma inversa. Empezamos a encolar adoquines enteros en la parte superior e iremos bajando, ajustando el adoquín de la parte inferior.

Al llegar a la parte inferior de la base, marcamos y recortamos el sobrante, para ajustar los adoquines al borde exterior de la misma.

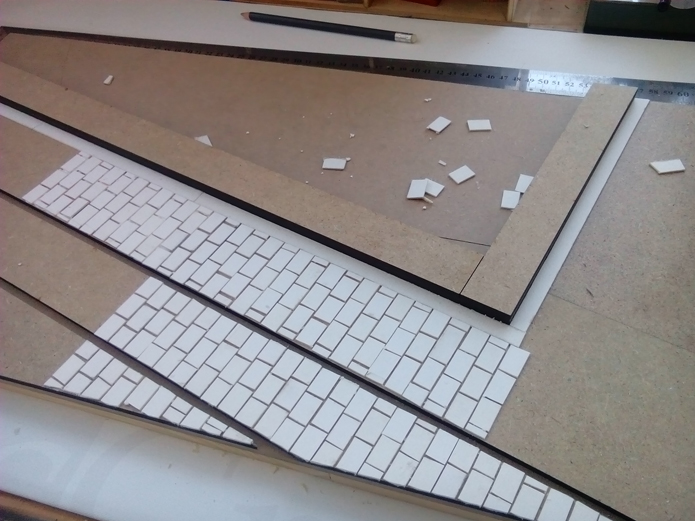

Repite el proceso para ir completando el adoquinado como te muestra la imagen.

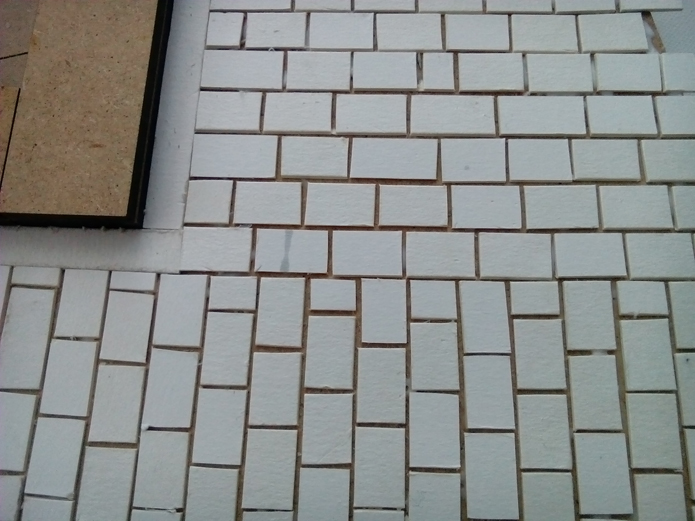

Prestar atención a la junta entre las dos calzadas.
El pavimentado perpendicular ha de llegar hasta la línea que forman la esquina con la primera tira de cartón que colocamos al principio.

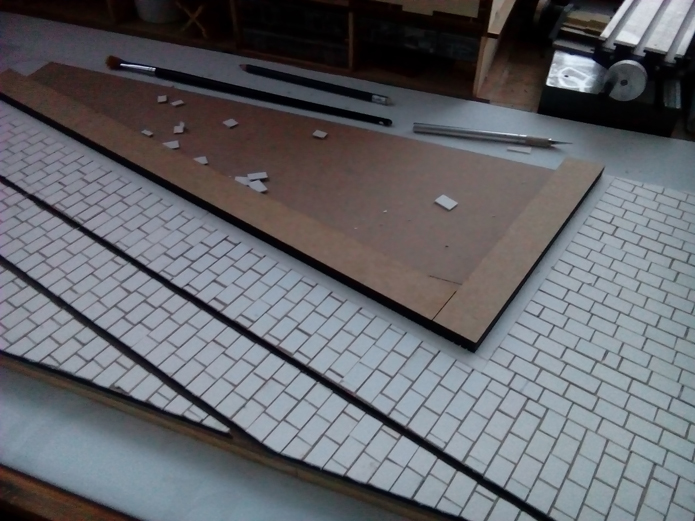

Y ya tenemos todos los adoquines colocados en su sitio.

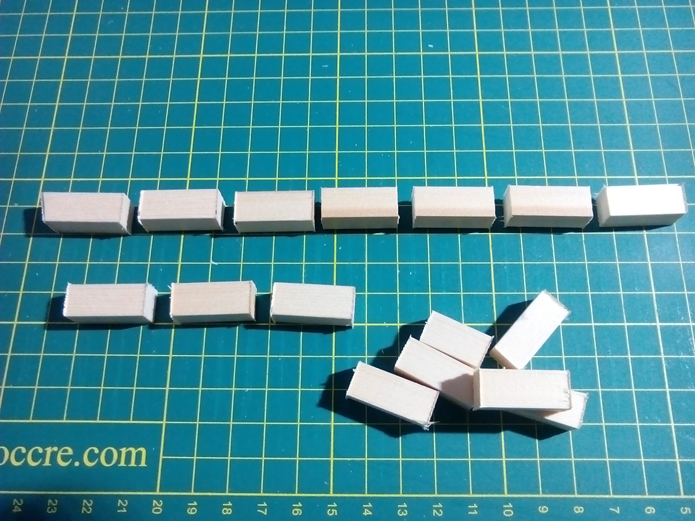

En uno de los listones de 10 x 10mm haremos marcas cada 25mm y cortaremos las piezas en madera que forman los bordillos de la acera.

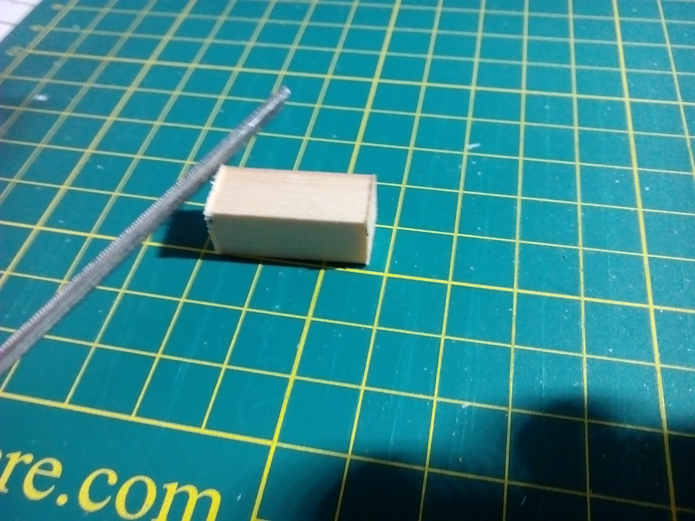

Con la ayuda de una lima, biselaremos los cantos de cada una de las piezas anteriormente confeccionadas.

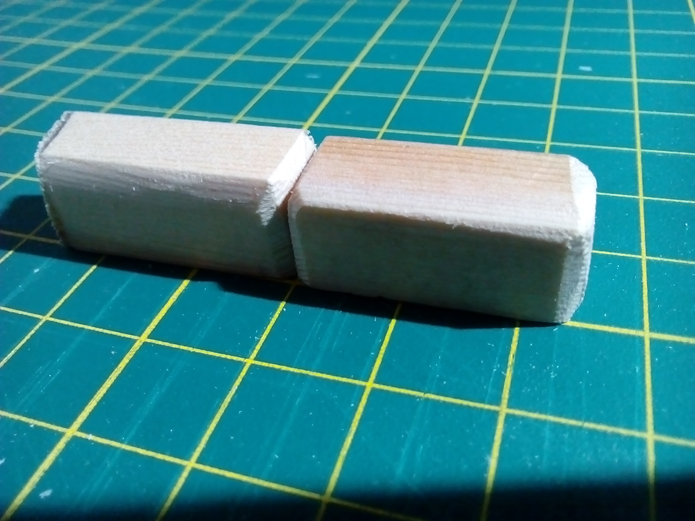

Podemos verificar la continuidad de las piezas biseladas.

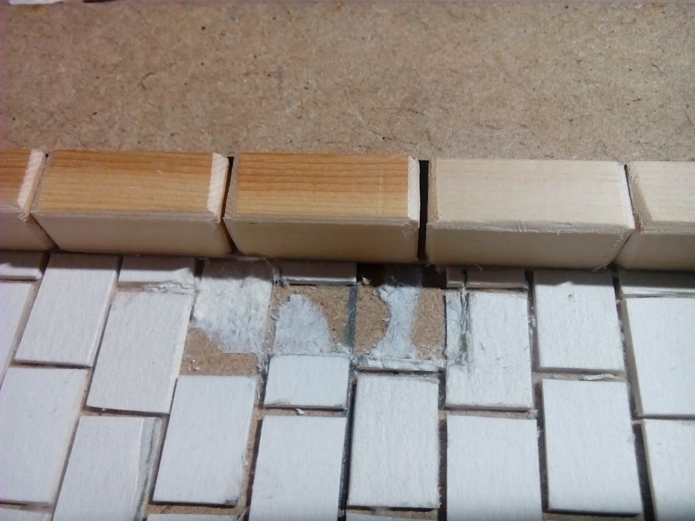

Es importante que cada una de las piezas del bordillo, coincida en altura con las que tiene adyacentes, en caso de diferencia, podemos reducir la misma, con la lima.

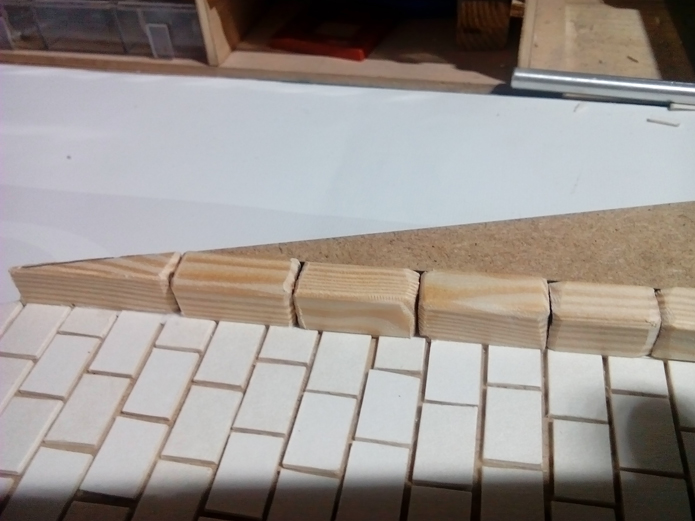

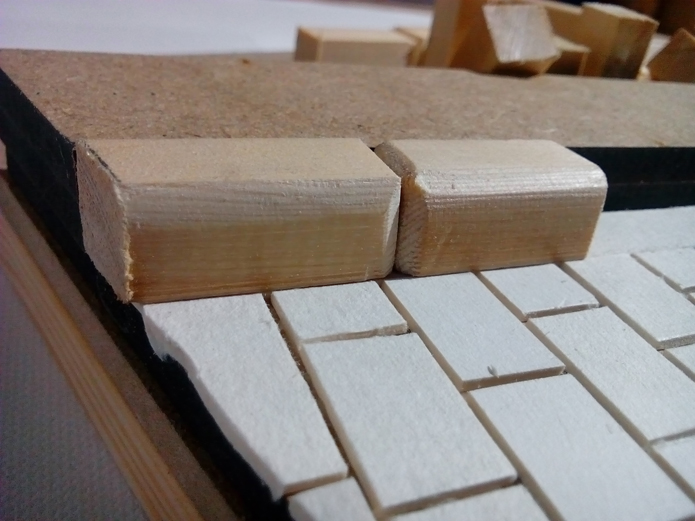

Encolamos los bordillos a la acera, como se muestra en la imagen.

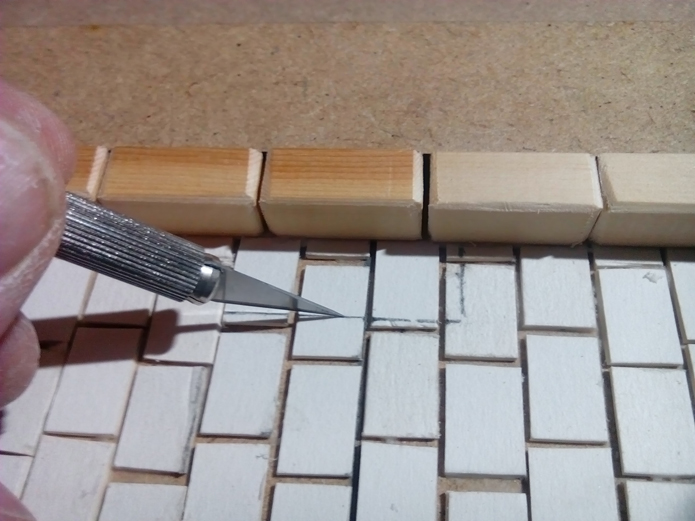

En los bordes exteriores, marcamos el sobrante en los bordillos y cortamos el sobrante, para ajustar el borde, con la base del diorama.

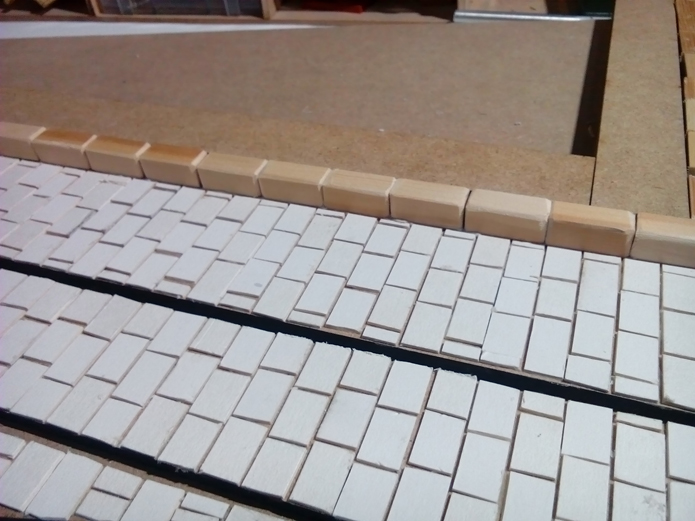

Continuamos encolando los bordillos, hasta terminar las líneas de las aceras.

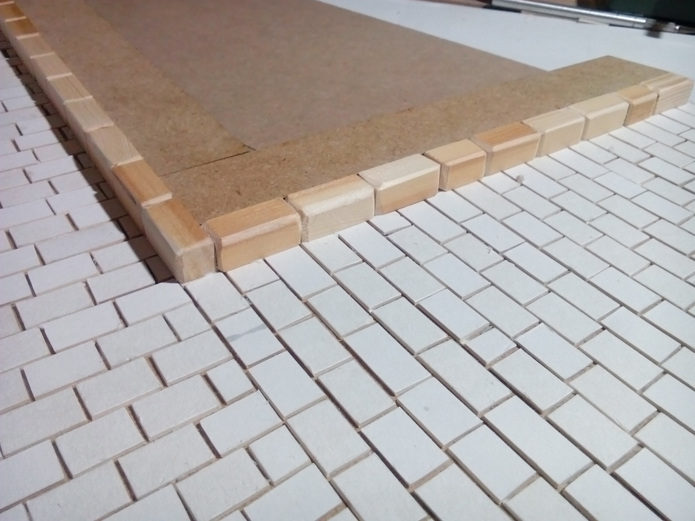

Esta será el aspecto de el ángulo una vez terminado el proceso de colocación de los bordillos.

Observar que la pieza que conforma el final de la acera pequeña, tiene una forma muy aguda.
Lo más fácil, es efectuar un corte transversal en diagonal, para ello, esta pieza la podemos hacer más larga de los 25 mm, así nos resultará más fácil su manipulación y corte.

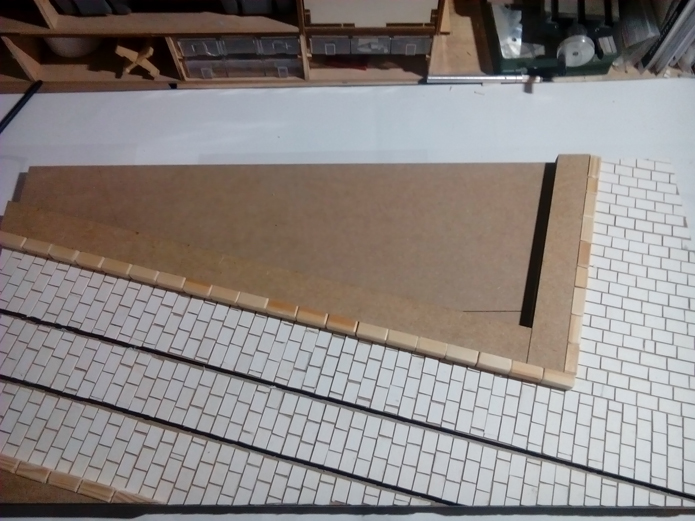

Aspecto de la base con los adoquines y los bordillos de las aceras colocados.

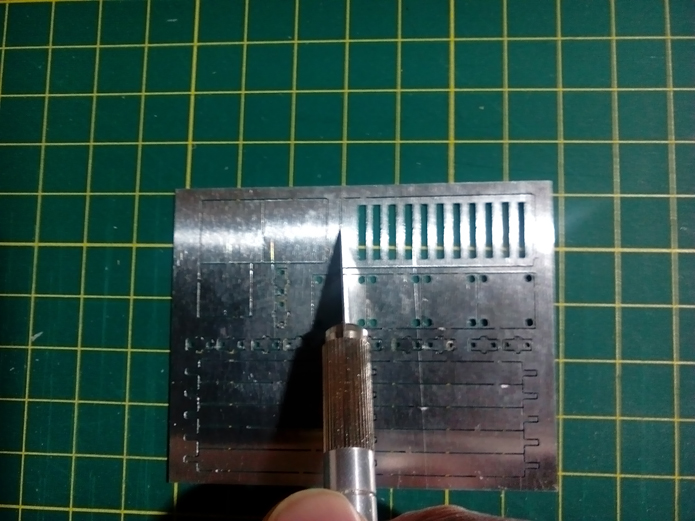

En el set de piezas en aluminio, cortamos con la ayuda de un cúter, la rejilla del desagüe.

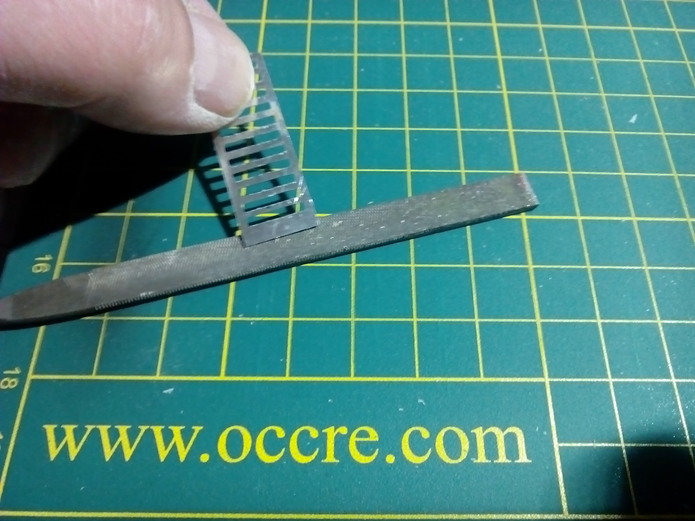

Con la ayuda de una lima, pulimos los cantos de la rejilla

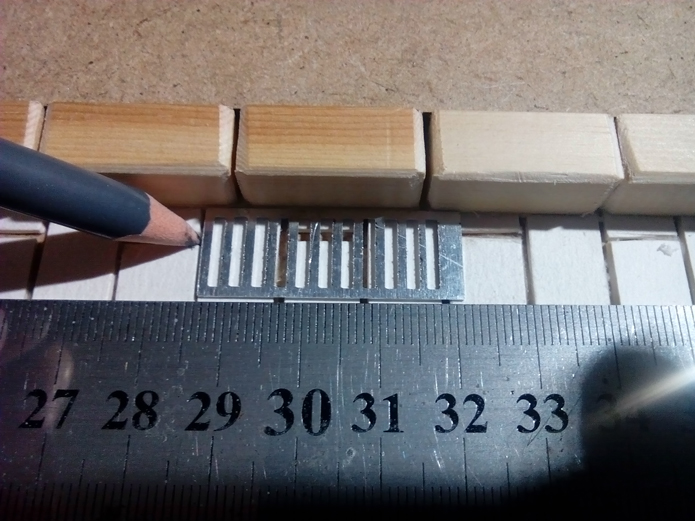

Aproximadamente a unos 285-290mm de el lateral izquierdo de la base, pondremos la rejilla y marcaremos su contorno.

Quitaremos los adoquines dentro de la línea del contorno de la rejilla.

Quitaremos los adoquines dentro de la línea del contorno de la rejilla.

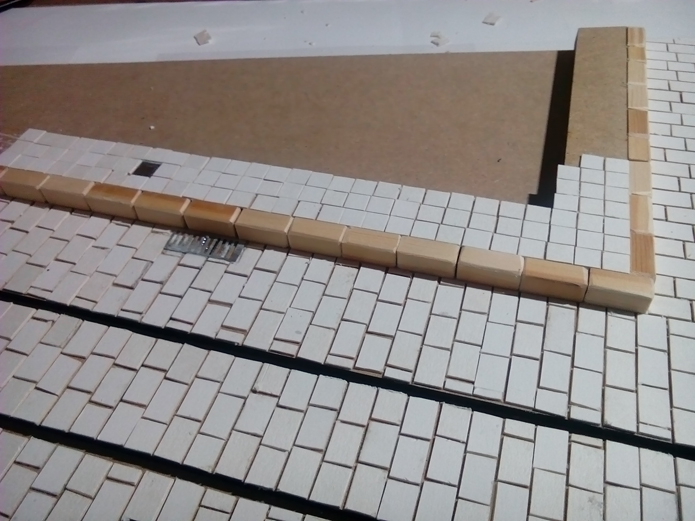

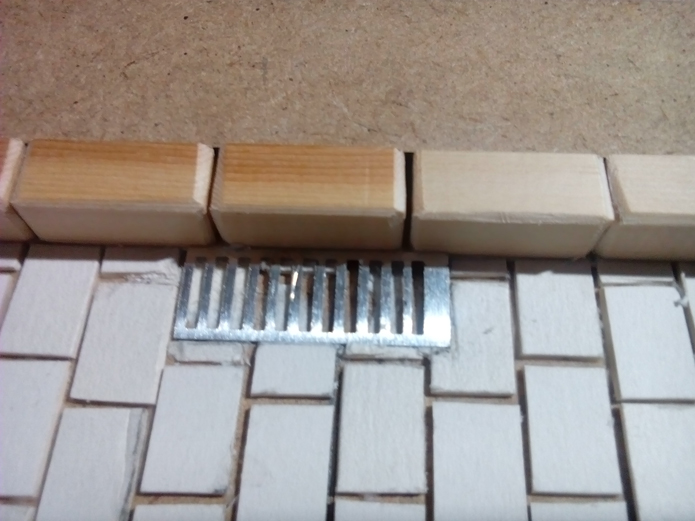

Y encolamos la rejilla en su sitio.

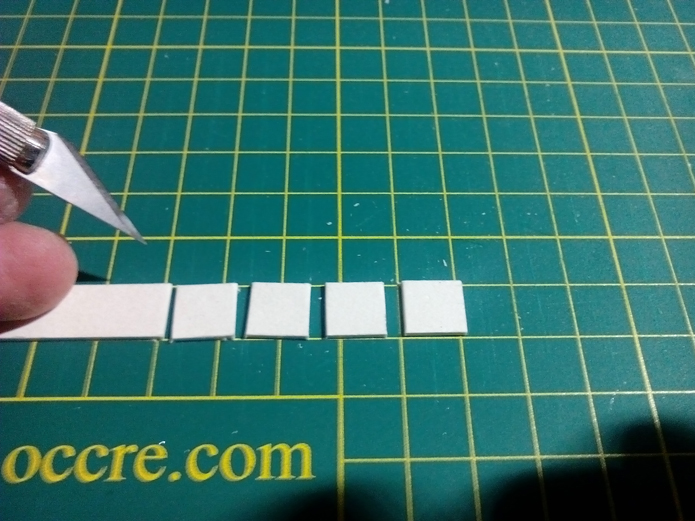

A continuación, cortamos piezas en cartón de 10x10mm para las baldosas de las aceras.

Dado la naturaleza de la calle, no es estrictamente necesario que las baldosas sean perfectas en su forma. Si deseamos un acabado más bien realista, podemos cortarlas sin preocuparnos demasiado si su forma o medida son exactas.

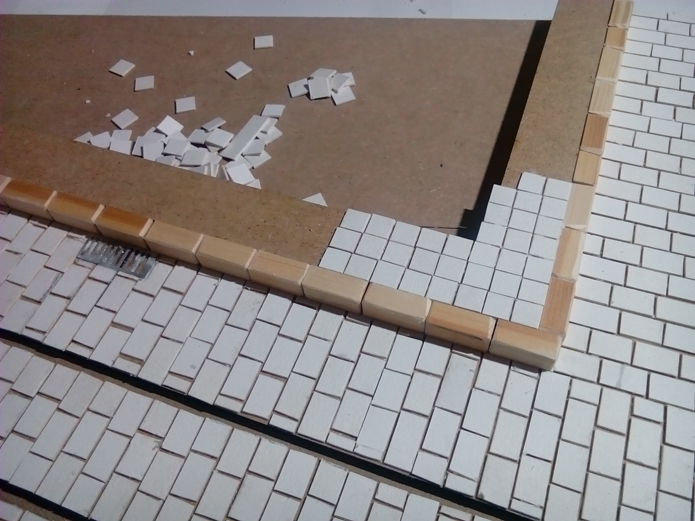

Para tener un diseño más o menos simétrico, (recordad que no se trata de una calle en perfecto estado, si no que más bien se encuentra un poco deteriorada), empezaremos a encolar las baldosas desde el ángulo de la acera.

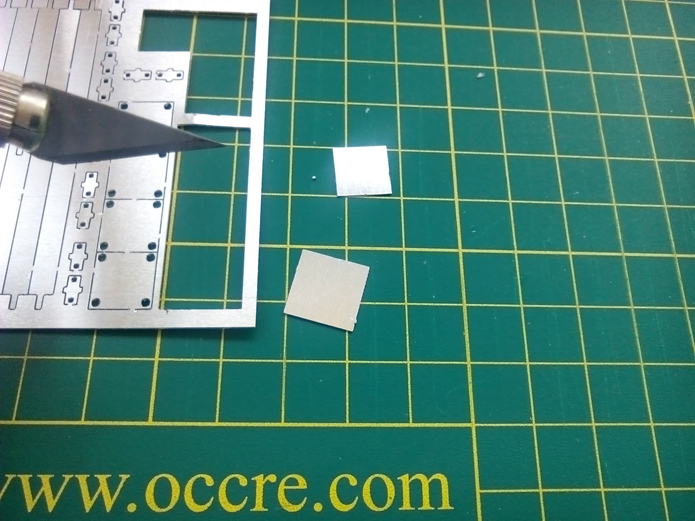

Separamos las tapas de registro y alcantarilla de la plancha que las agrupa.

Las colocamos en la fila central de las baldosas de la acera, a la altura que deseemos.

Simplemente tener en cuenta en no situar una de estas tapas en la perpendicular de la rejilla de desagüe.

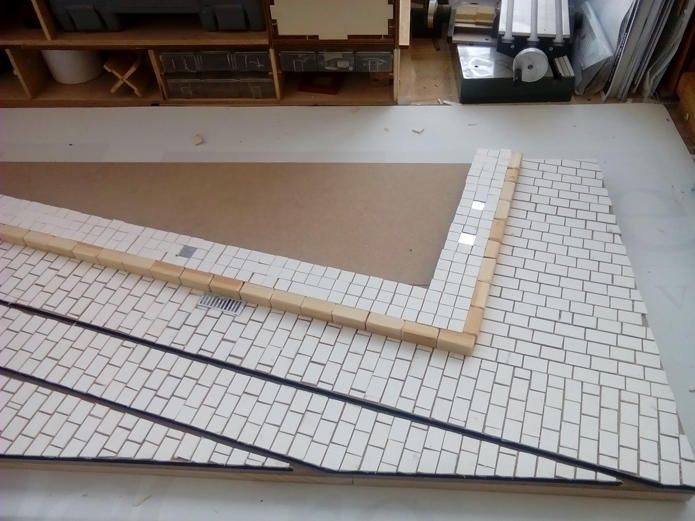

Y ya tenemos la base del diorama terminada y lista para pasar al proceso de pintura.

En el siguiente post de este diorama, explicaremos como pintar y decorar la base.
