Diorama de Berlin. Parte 3 (I)

Montando la fachada.

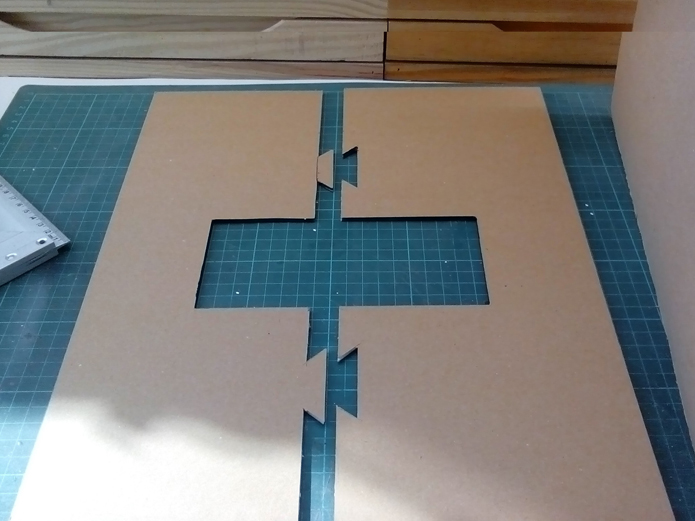

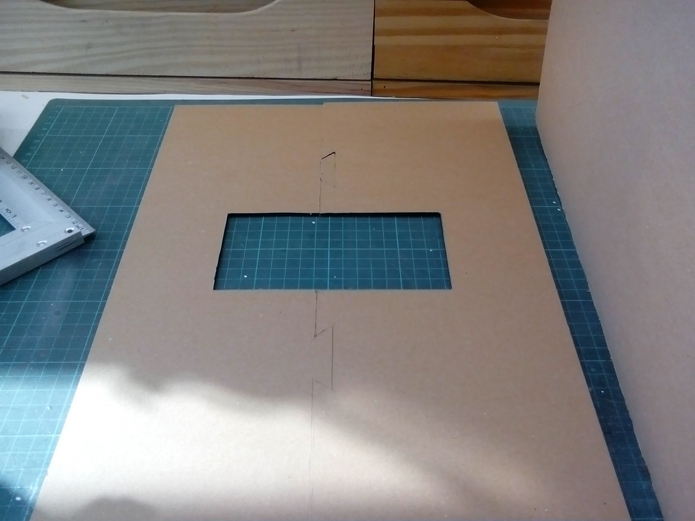

Empezaremos con la pared de la fachada. Pare ello, tomaremos las dos piezas que conforman la misma.

Las encolamos y las unimos.

Cortamos 6 piezas de cartón de las siguientes medidas:

4 piezas de 150x50mm.
2 piezas de 100x50mm.

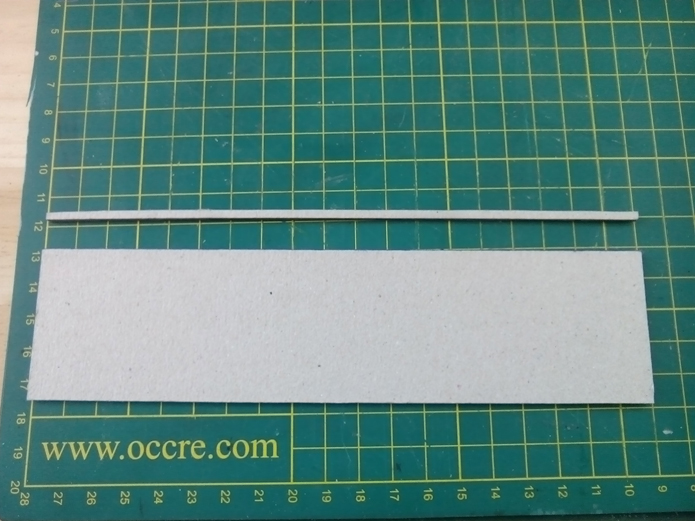

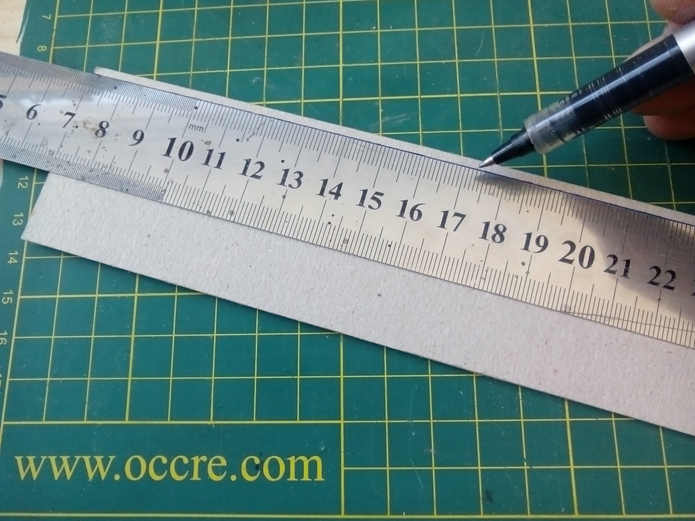

En dos de las piezas largas y una de las cortas, les medimos 3mm desde la parte superior y trazamos una línea.

Cortamos la zona marcada.

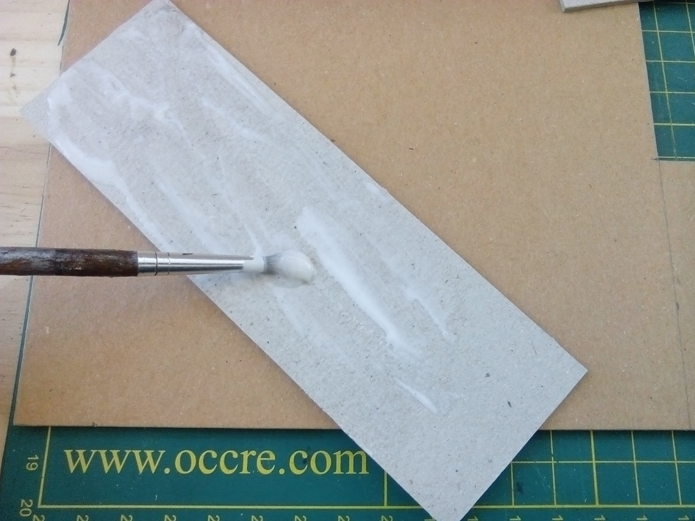

Encolamos toda la superficie.

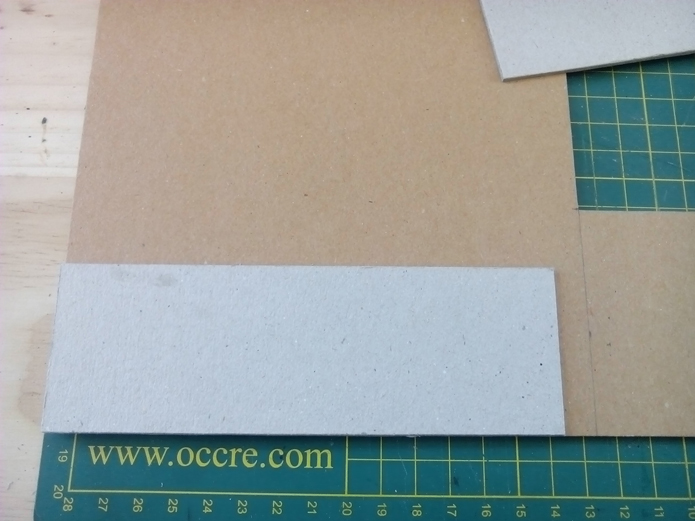

La situamos en la esquina inferior de la fachada.

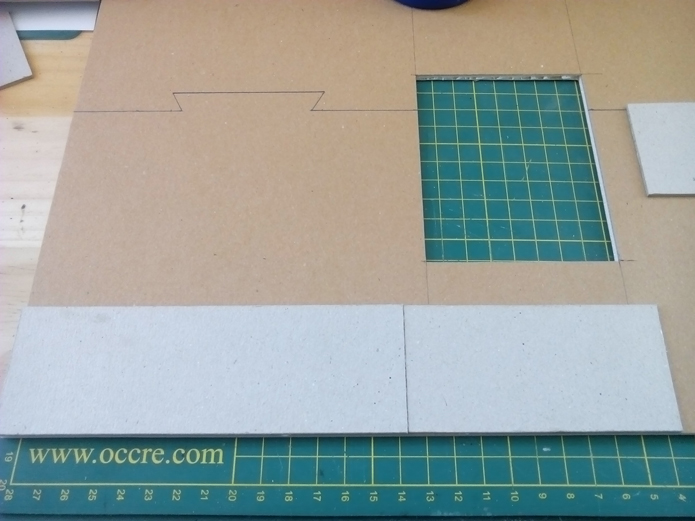

Encolamos justo al lado la pieza corta.

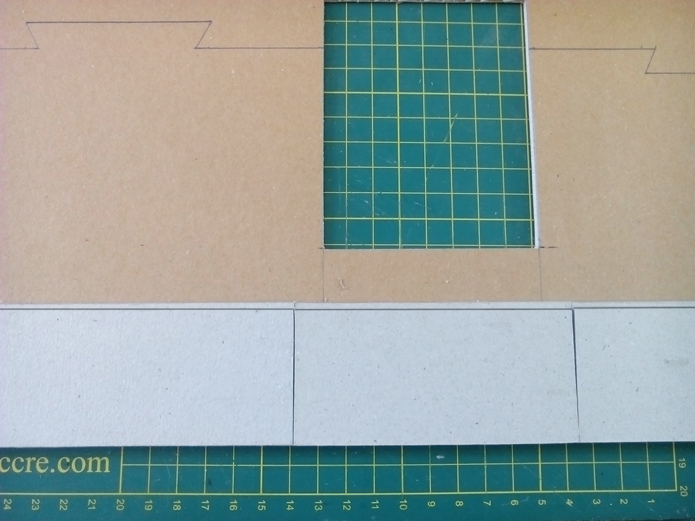

Y a continuación la otra pieza larga.

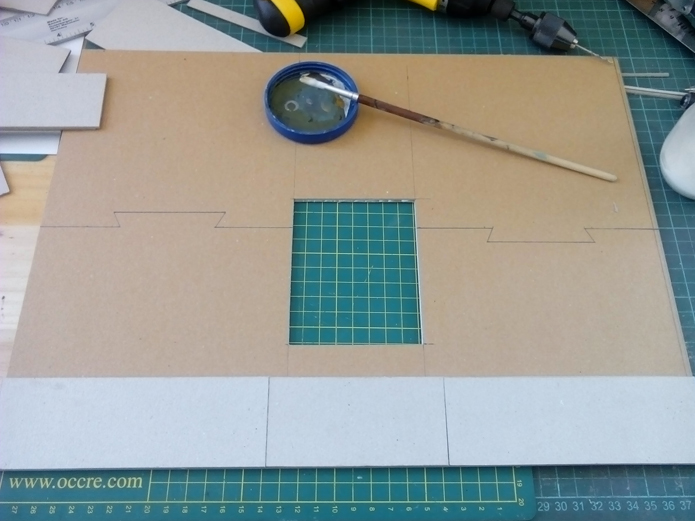

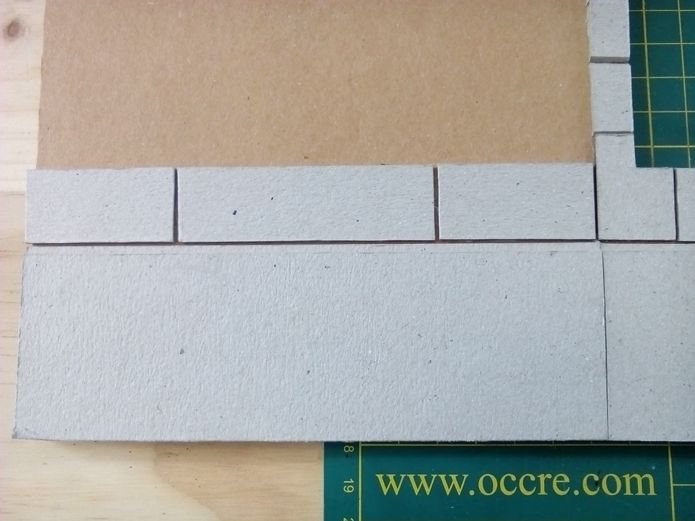

Encima de las piezas colocadas anteriormente, encolamos las 3 piezas a las que les retiramos 3 mm.

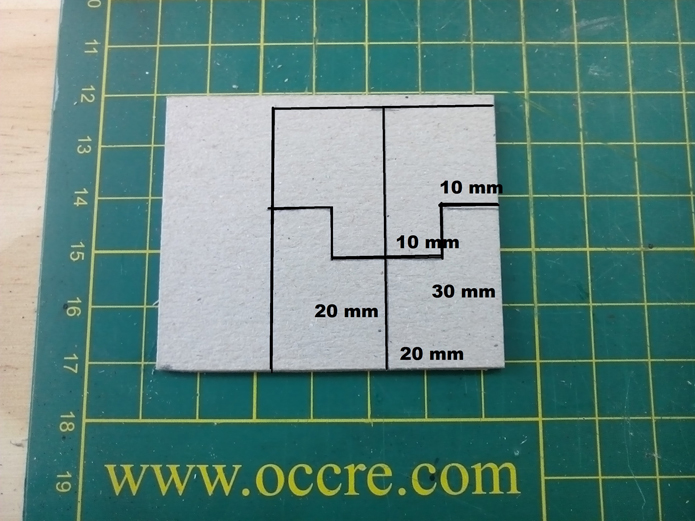

A continuación dibujamos 4 piezas como se muestra en la imagen con las medidas.

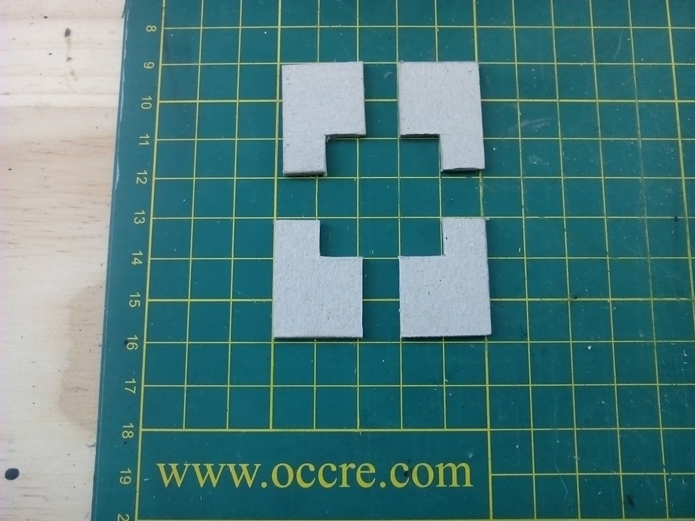

Las cortamos.

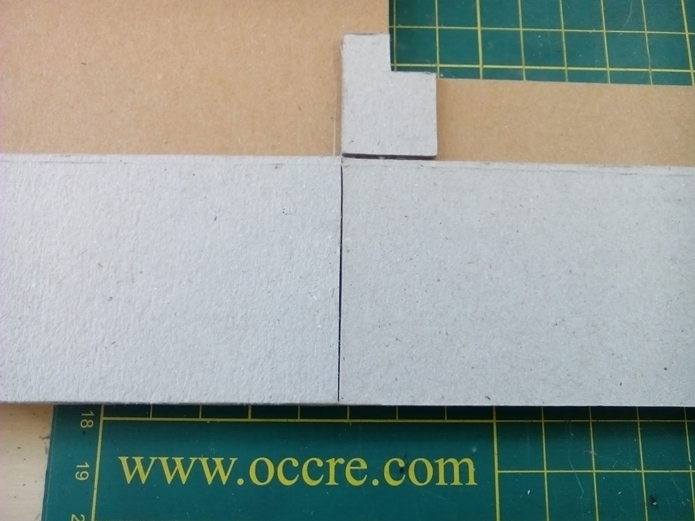

Encolamos la primera pieza como se muestra.

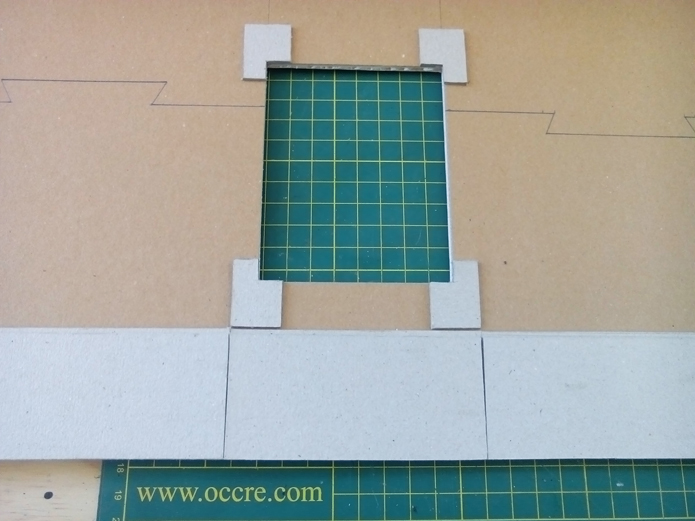

Y hacemos lo mismo con las otras 3 esquinas.

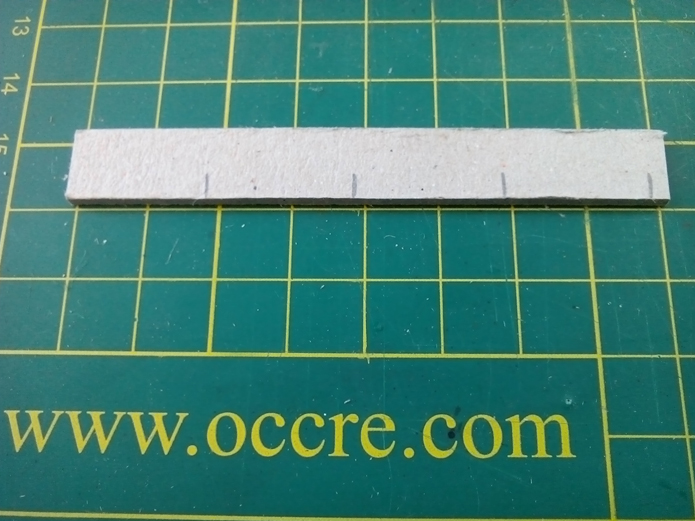

Medimos y cortamos dos tiras de 82x10mm de cartón y las marcamos cada 20mm.

Las encolamos en el marco de la ventana.

Medimos y cortamos 4 piezas de 20x20mm.

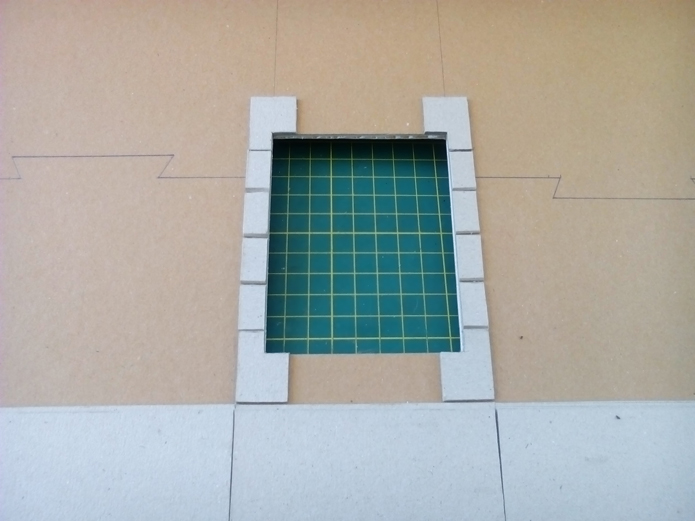

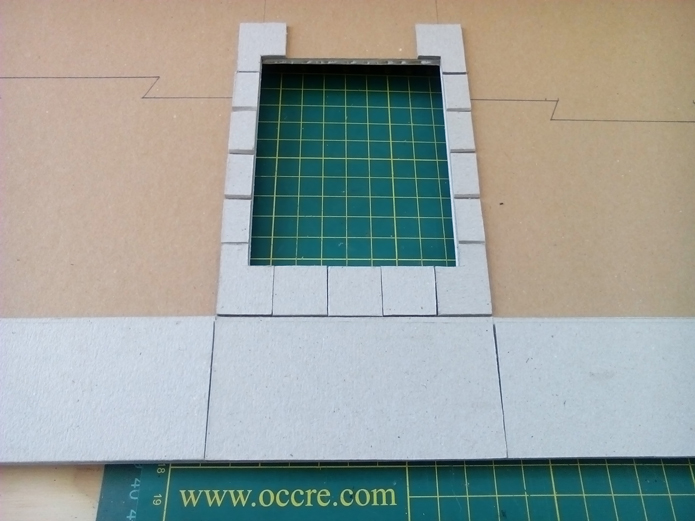

Las encolamos en la base de la ventana.

Medimos y cortamos una pieza de cartón de 60x48mm.

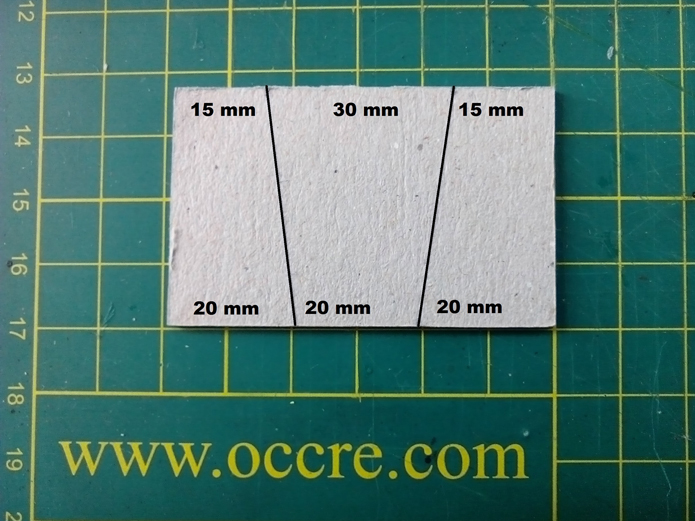

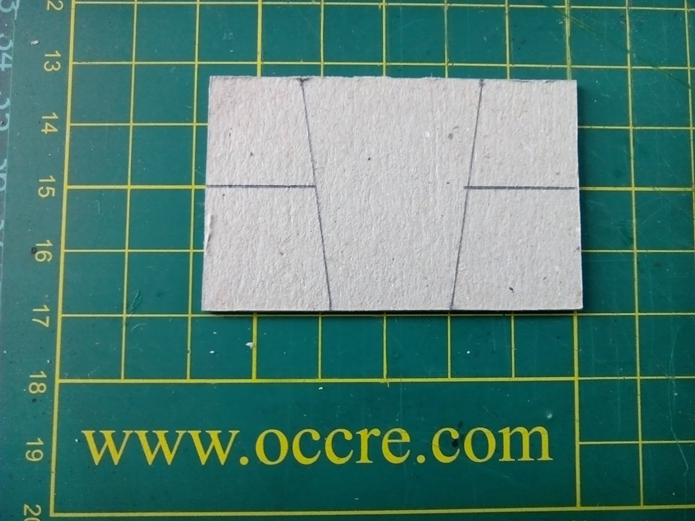

Trazamos dos líneas con las medidas de la imagen.

Insertamos la pieza, (sin encolar), en el espacio superior de la ventana.

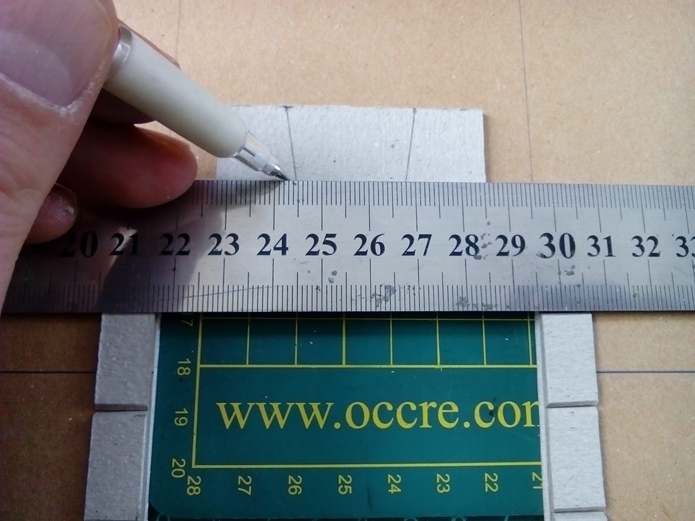

Trazamos una línea rasante con las piezas laterales.

Aspecto de la pieza.

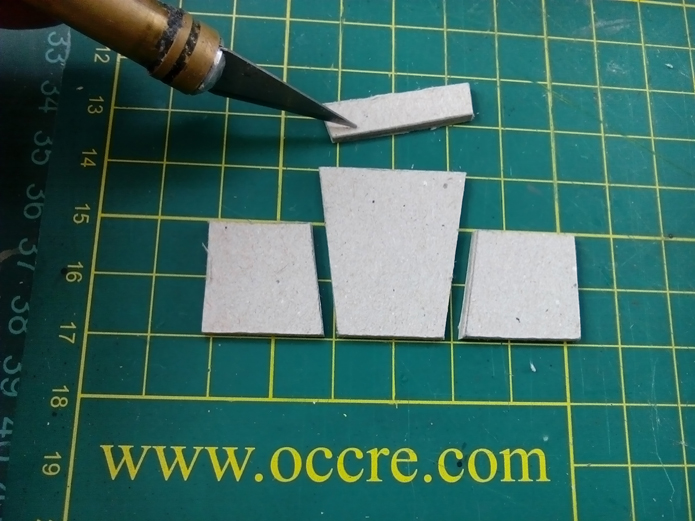

Cortamos las piezas. Desechamos la pieza superior.

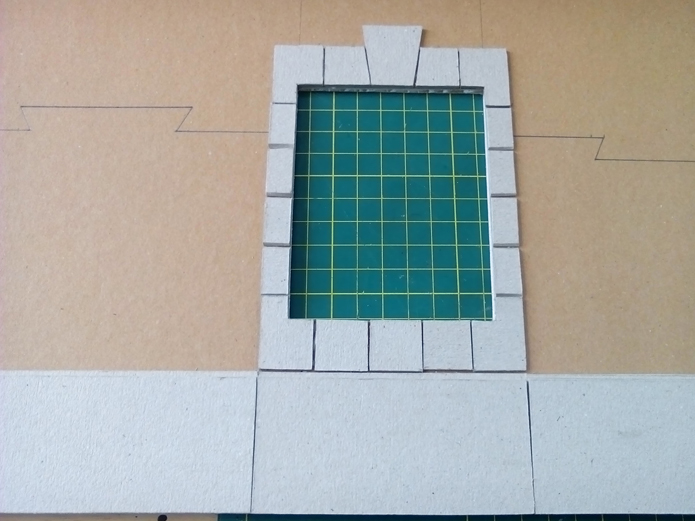

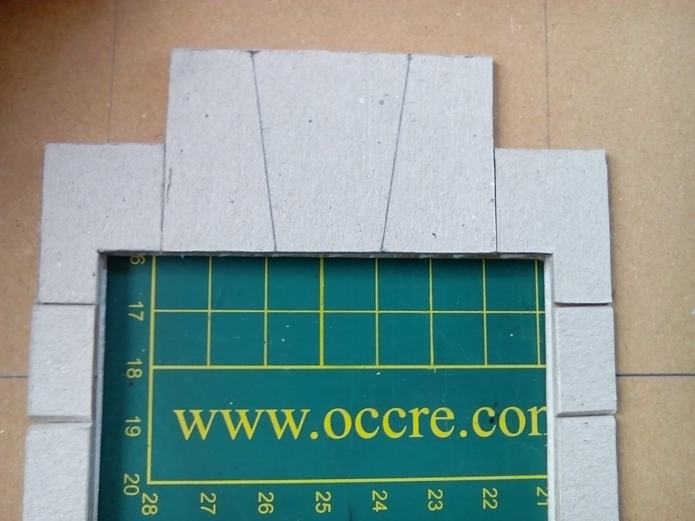

Encolamos en la parte superior de la ventana.

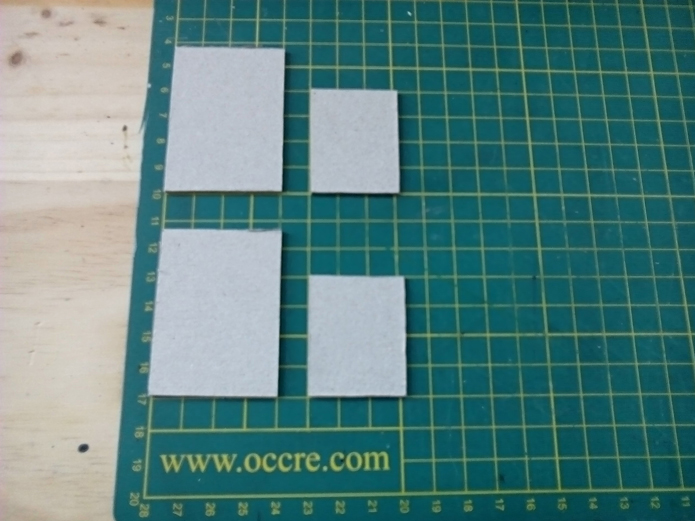

Medimos y cortamos las siguientes piezas:

2 piezas de 40x57mm.
2 piezas de 30x40mm.

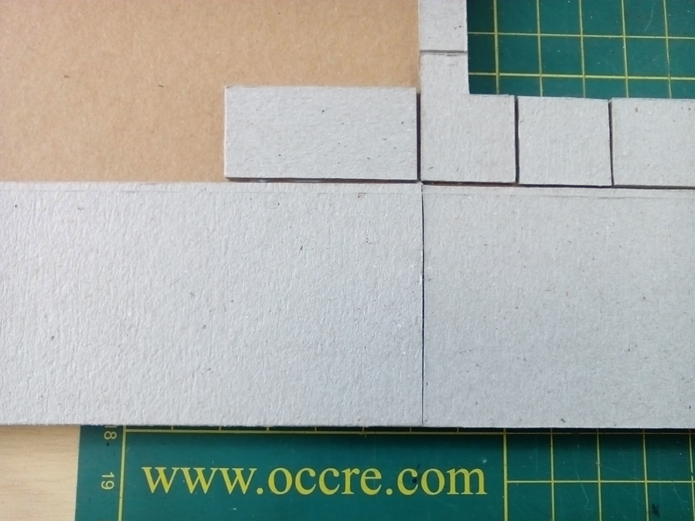

Las encolamos en la esquina de la fachada.

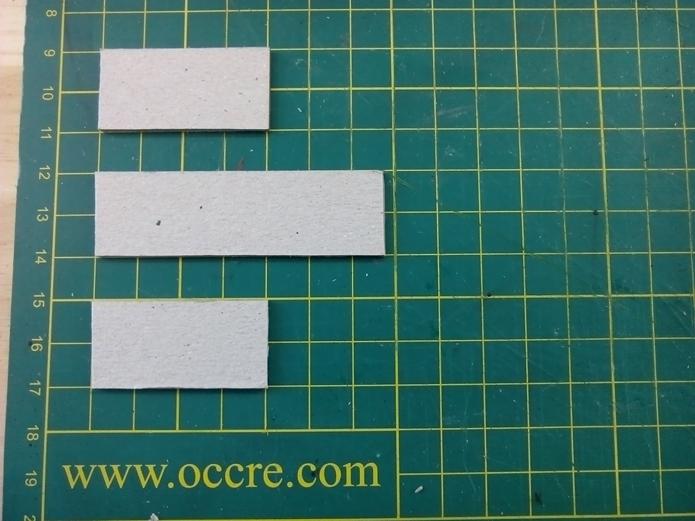

Medimos y cortamos 3 piezas:

1 pieza de 68x20mm.
2 piezas de 40x20mm.

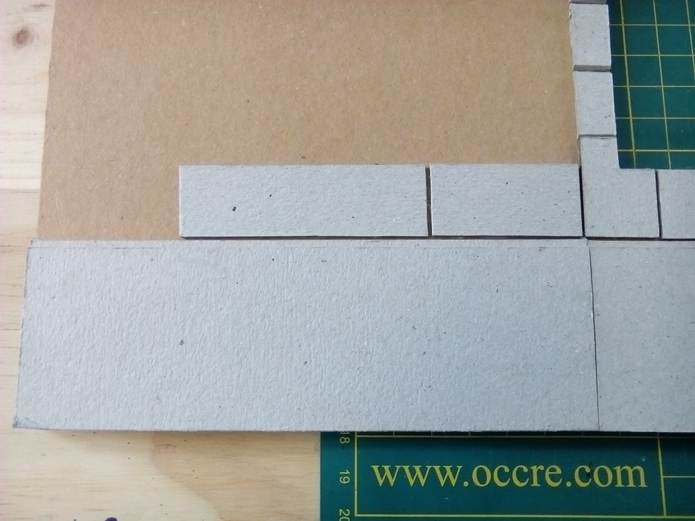

Encolamos como se muestra una de las piezas de 40x20mm.

Pegamos a continuación, la pieza de 57x40mm.

Y la segunda pieza de 20x40mm.

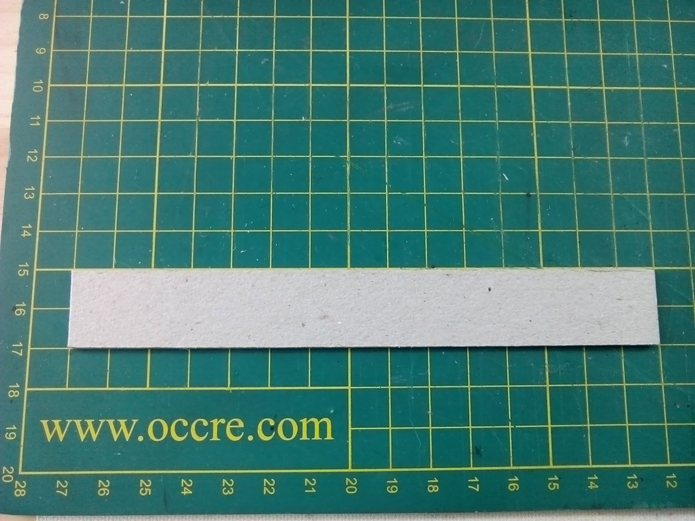

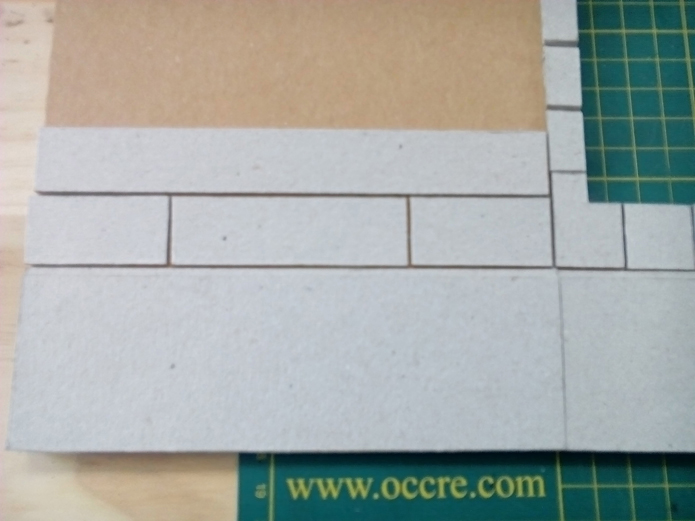

Medimos y cortamos una pieza de 20x150mm.

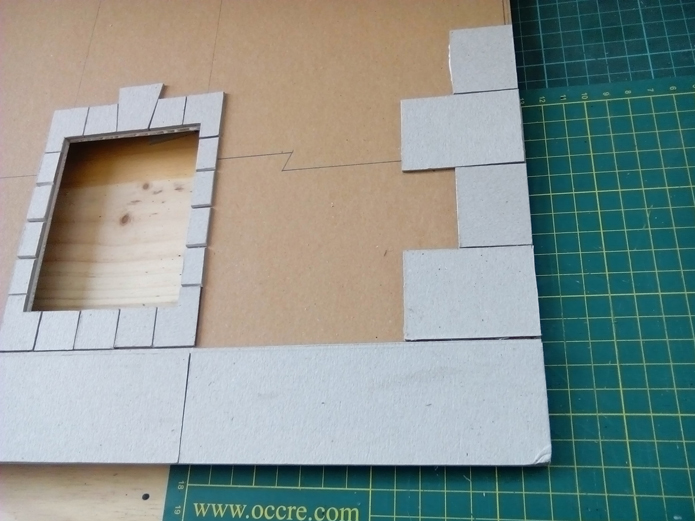

Encolamos como se muestra en la imagen.
