Diorama de Berlin. Parte 2 (I)

Construimos los postes y soportes de la catenaria.

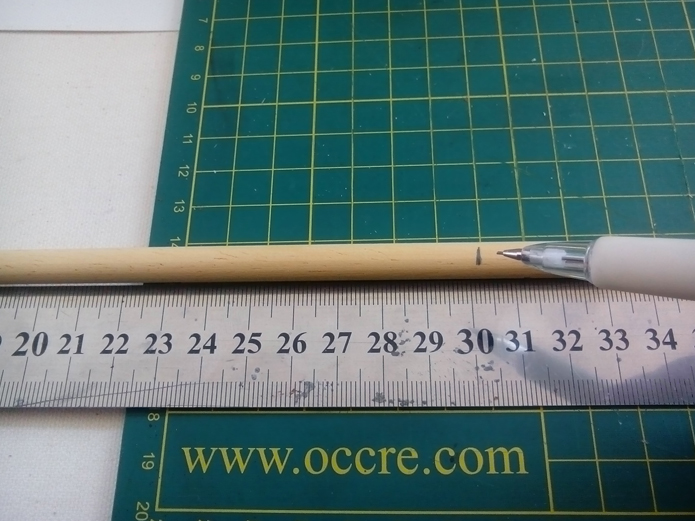

Cortamos un par de varillas de 8mm de diámetro y 300mm de largo.

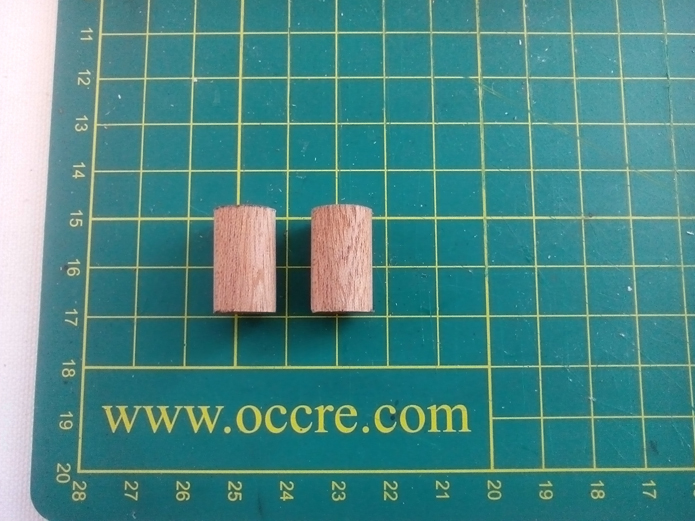

Cortamos 2 varillas de 12 mm de diámetro y 20 mm de longitud.

Pulimos bien los cortes.

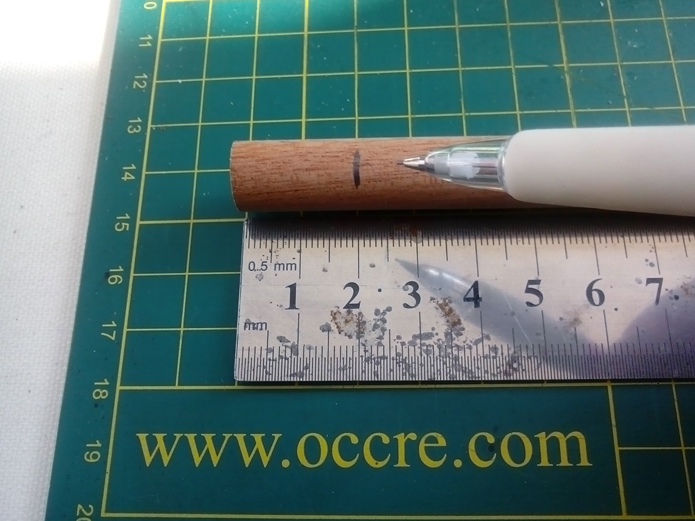

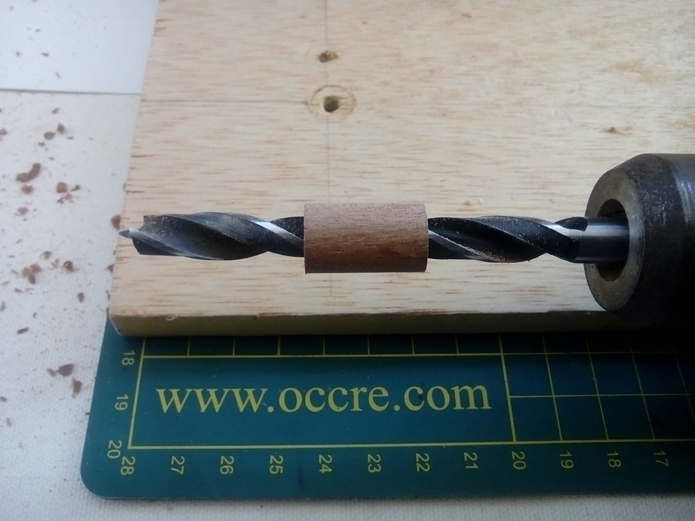

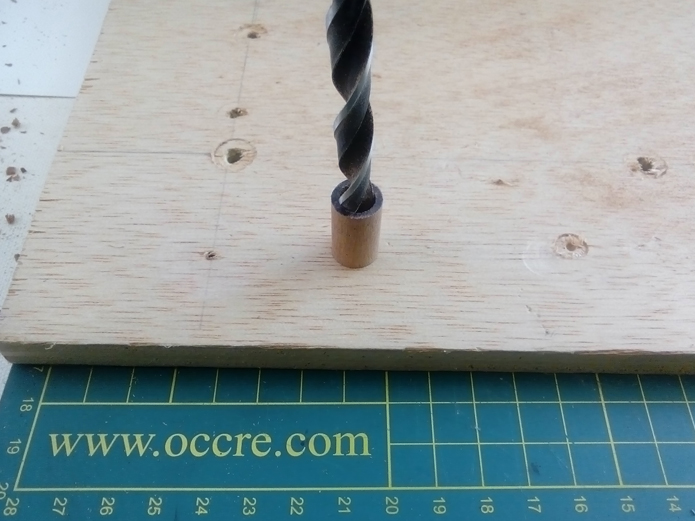

Buscamos el centro de la varilla y efectuamos una taladro con una broca del 8mm de diámetro.

Pondremos una pieza de madera debajo para no estropear el tapete de corte.

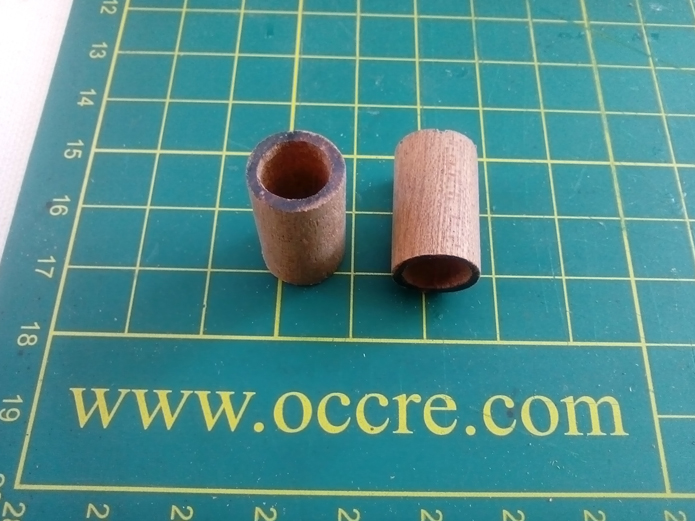

Efectuamos un taladro pasante.

Repetimos en ambas varillas.

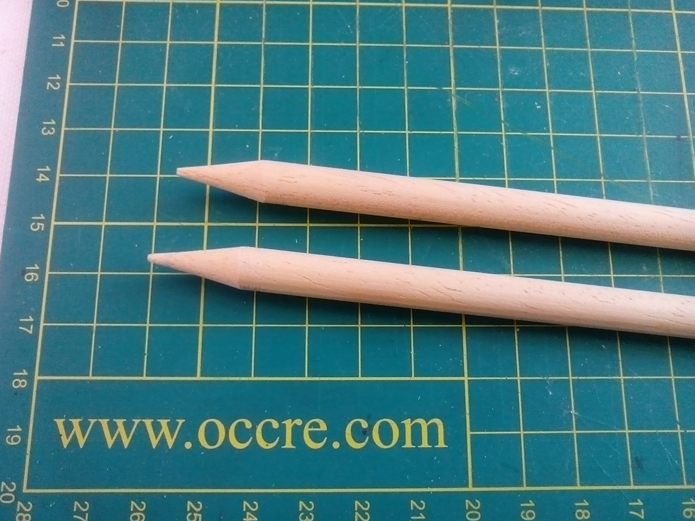

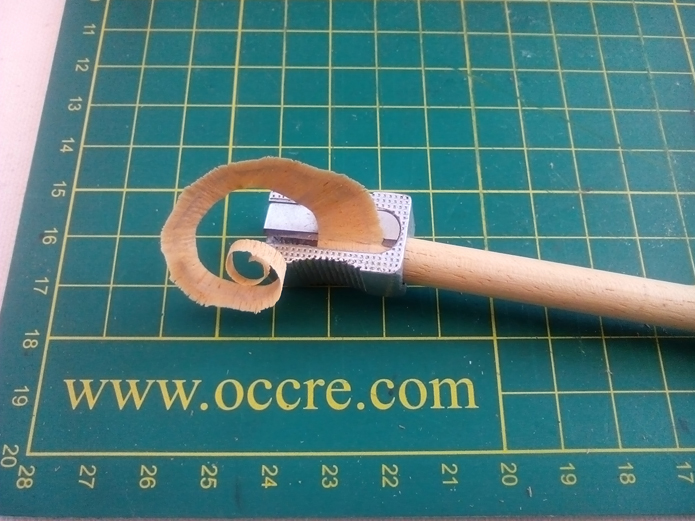

Le sacamos punta a las dos varillas de 300mm.

Nos ha de quedar algo parecido a esto.

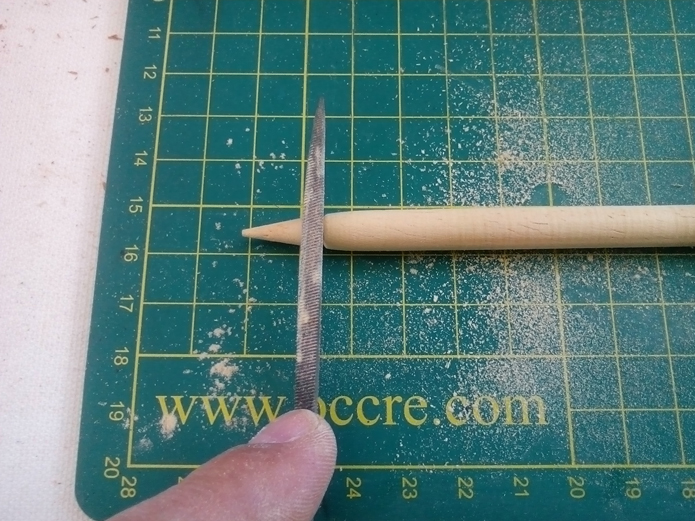

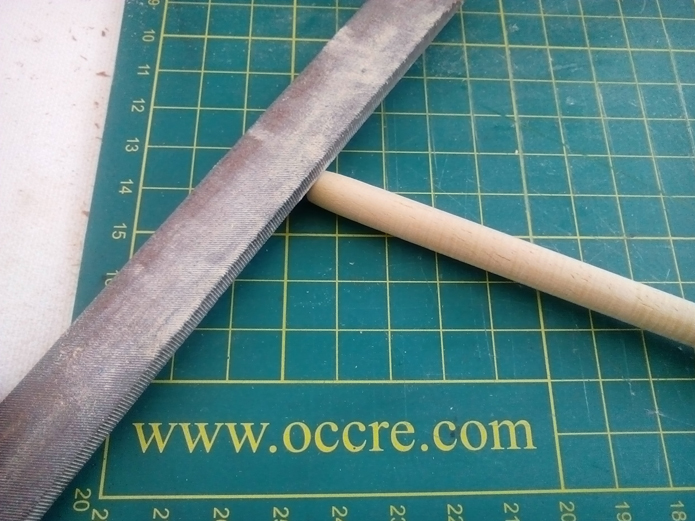

Apoyamos el canto de una lima y haciendo presión, haremos rodar la varilla por la mesa.

Así conseguiremos un canal decorativo con perfil de V.

Ahora apoyamos la lima plana encima de toda la superficie de la punta y ejerciendo presión, volvemos hacer rodar la varilla por la mesa.

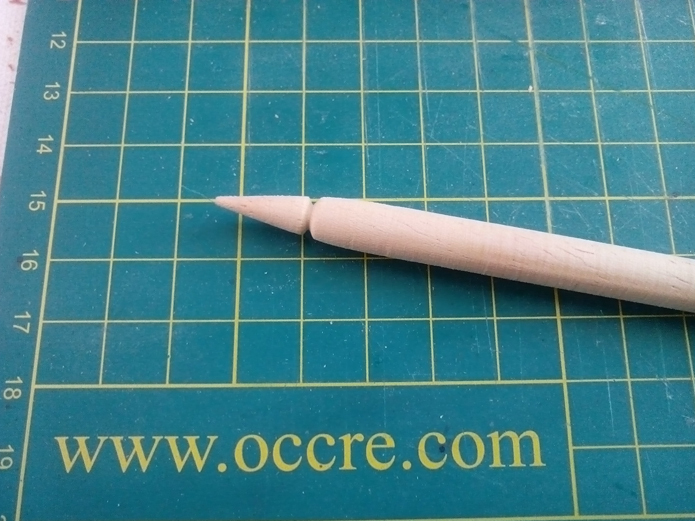

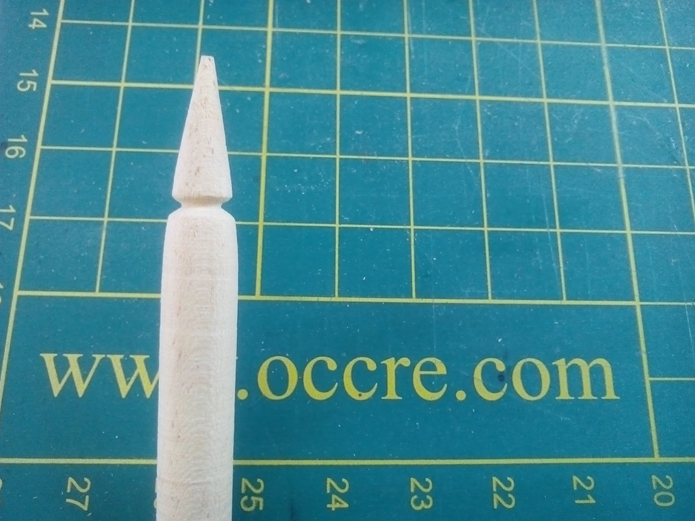

Y ya tendremos extremo con su decoración terminada.

A continuación insertamos la varilla del 8mm, por el centro en la varilla perforada hasta que la parte inferior esté a 65mm de la punta.

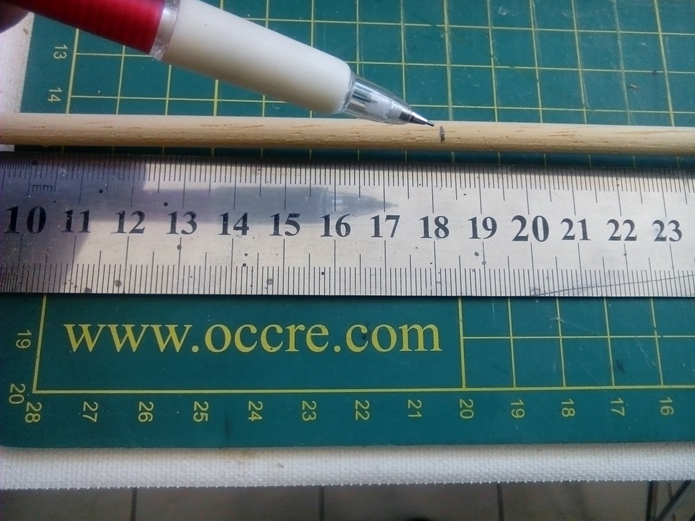

Marcamos.

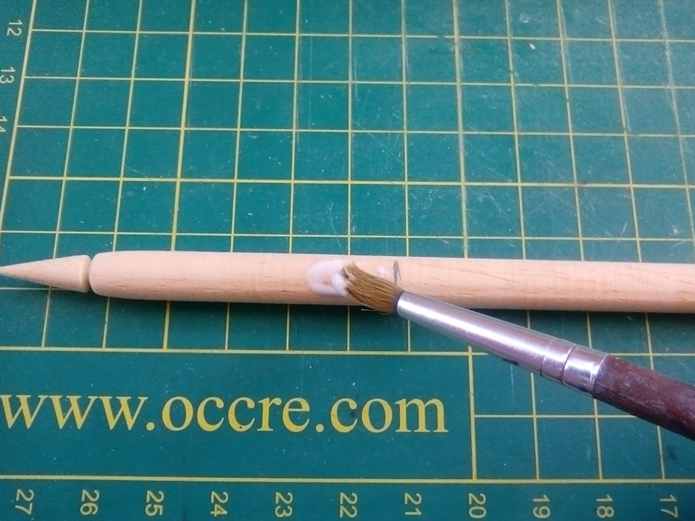

Retiramos momentáneamente y encolamos.

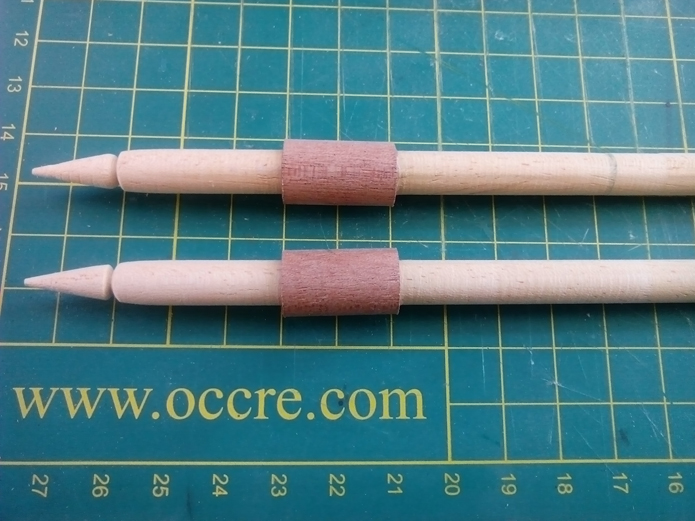

Volvemos a insertar y dejamos secar. Repetimos con las otras varillas para conseguir dos piezas iguales.

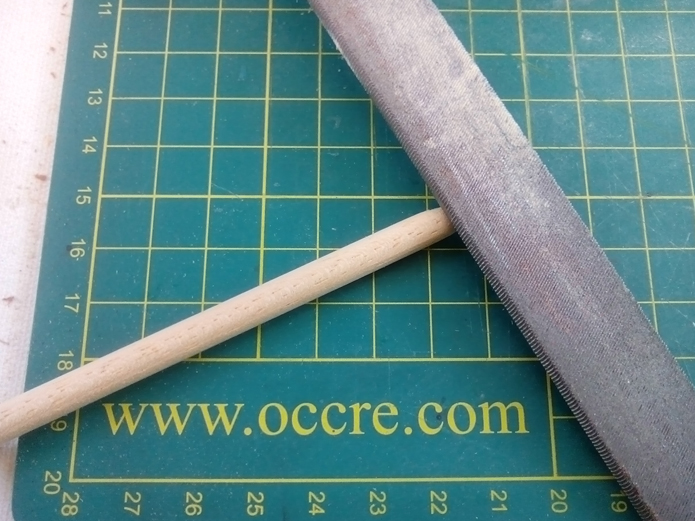

Medimos y cortamos dos varillas de 6mm de diámetro y 185mm de largo.

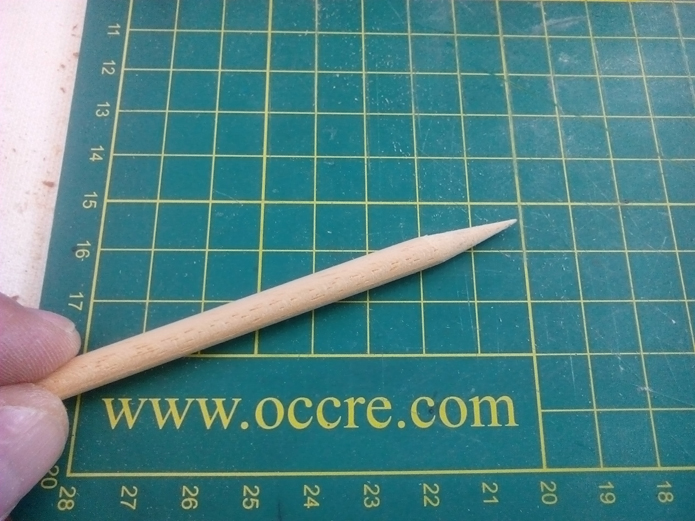

Le sacamos punta y con la lima pulimos.

Aspecto de la pieza.

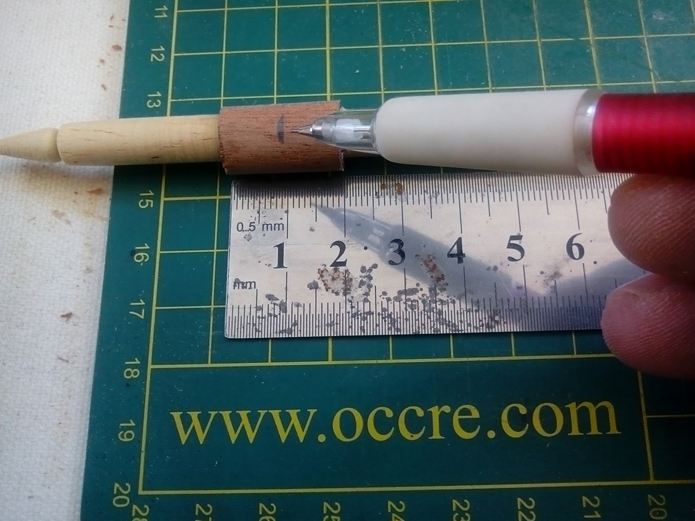

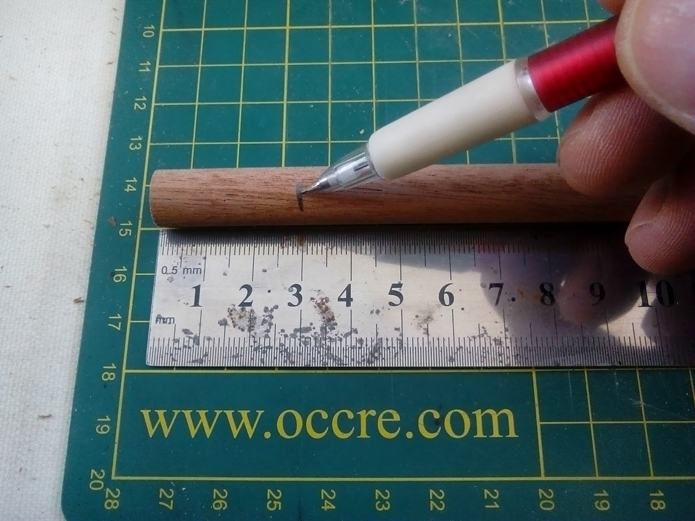

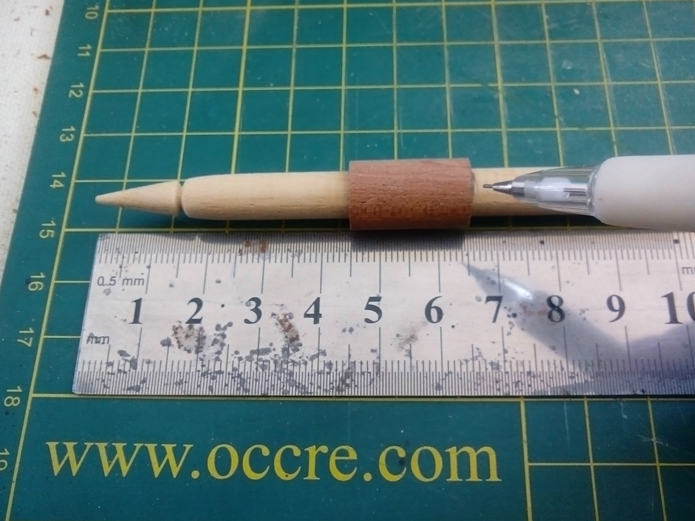

Ahora volvemos a la varilla de 8mm con el refuerzo exterior de 12 mm y en éste último, efectuamos una marca en el medio.

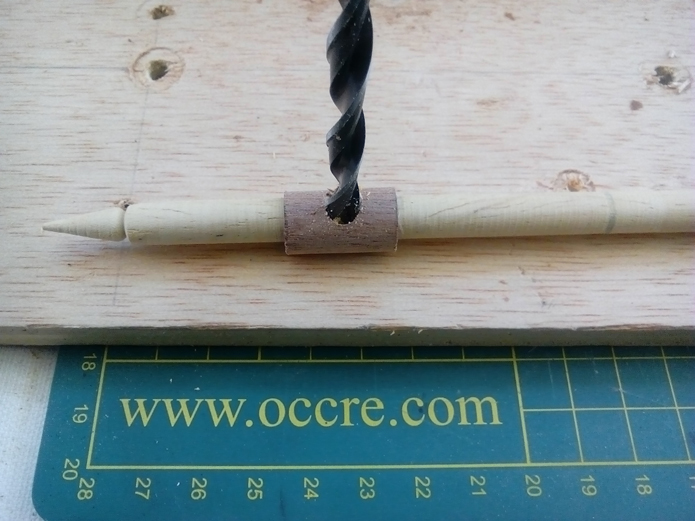

Taladramos un agujero pasante con una broca del 6mm de diámetro.

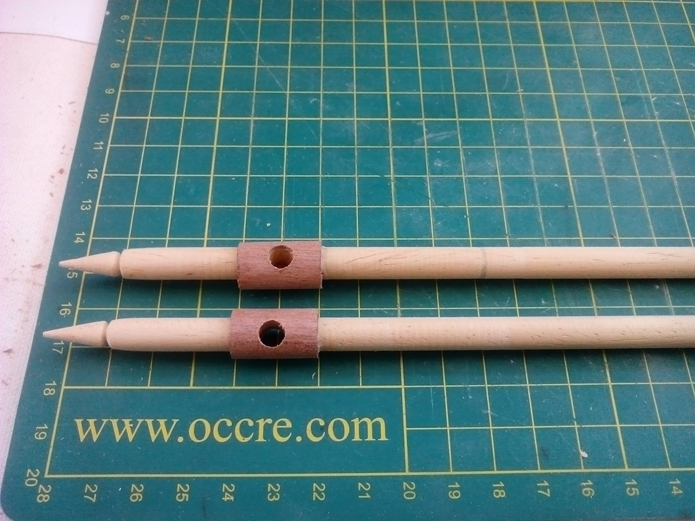

Repetimos en las dos varillas.

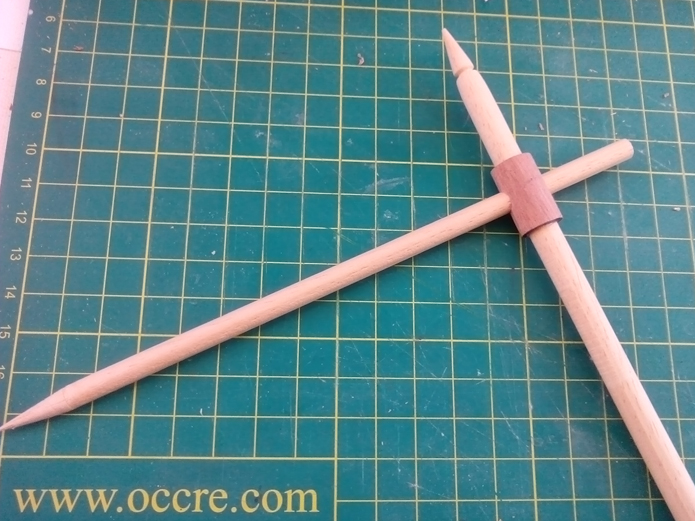

Insertamos la varilla de 6mm de diámetro por el agujero y encolamos.

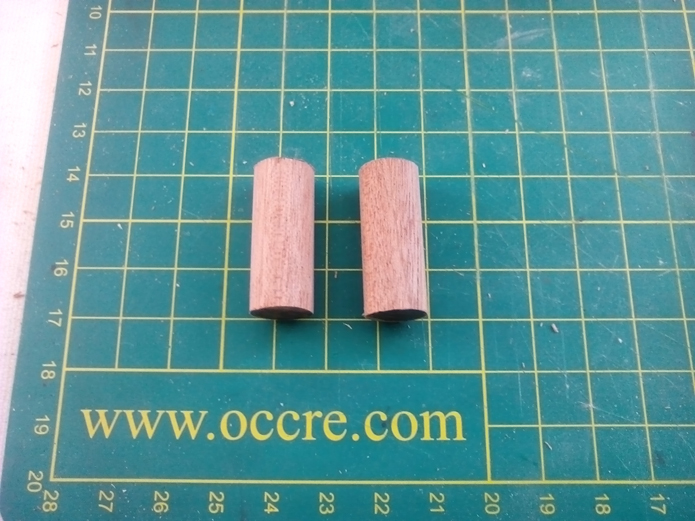

Medimos y cortamos dos varillas de 12mm de diámetro y 30mm de longitud.

Pulimos los cortes.

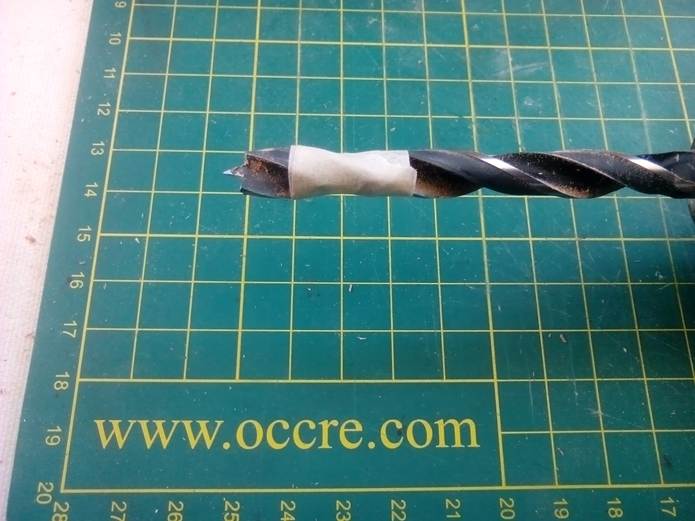

A la broca de 8mm le efectuamos una marca a 10mm de la punta.

Podemos efectuar la marca con un trozo de cinta de enmascarar.

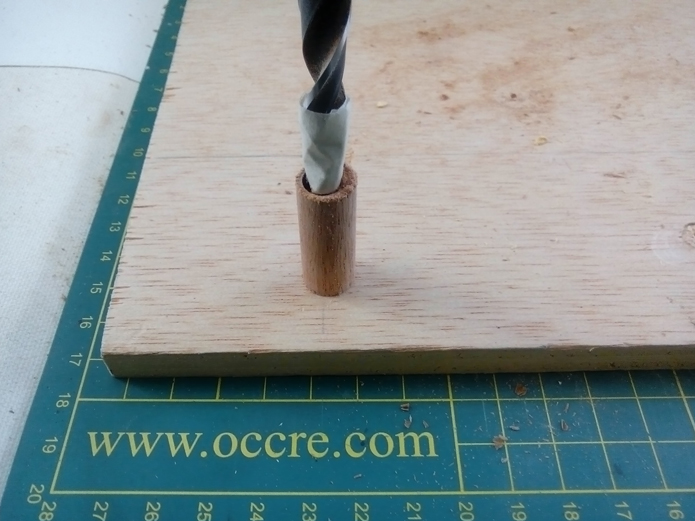

Efectuamos unos taladros hasta la marca, en las varillas de 12x30mm.

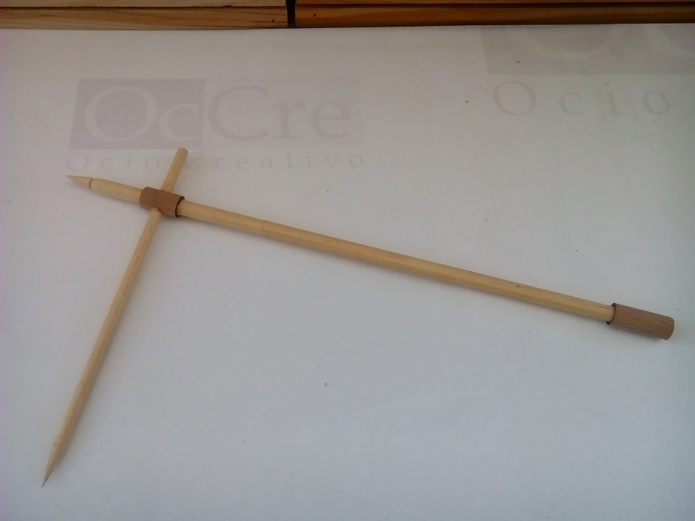

Insertamos en la base y tenemos la pieza completa.

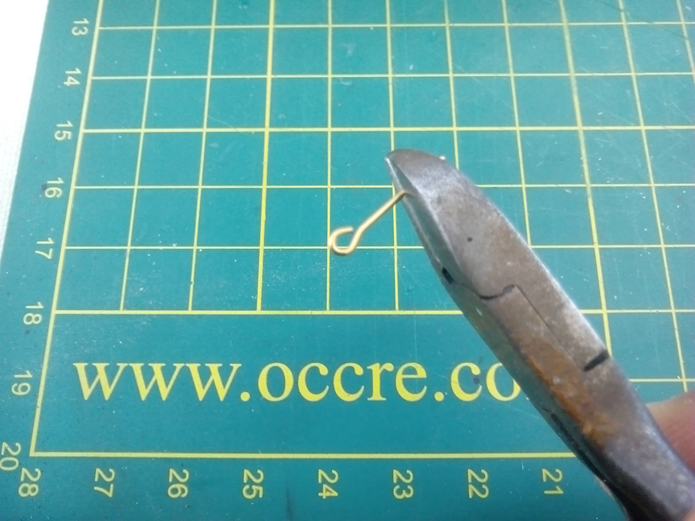

Tomamos un cáncamo y lo cortamos.

Quedando una pieza de 10mm de longitud total.

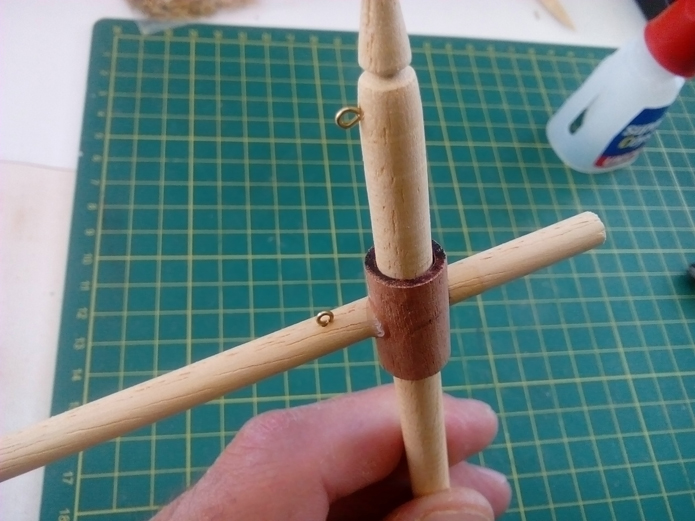

Insertamos en cáncamo a 20mm de la punta orientado como se muestra en la imagen.

Repetimos con otro cáncamo idéntico pero en la pieza inferior.
