Diorama Berlín.
Montaje de la base del diorama

En esta ocasión vamos a construir un diorama donde intentaremos reproducir el ambiente de los sucesos acaecidos en Berlín en el año 1919. A estos hechos se les conoce como el Levantamiento Espartaquista, (en alemán, Spartakusaufstand), a raíz de la huelga general y a las luchas armadas en Berlín del 5 al 12 de enero del mismo año, que al ser sofocadas dieron prácticamente por finalizada la Revolución de Noviembre.

En este caso, reproducimos una esquina de un edificio en que se ubica una "gasthaus", o casa de huéspedes, en algún lugar de la línea del tranvía que unía la estación central de trenes con el parque zoológico.


CONTENIDO-BERLIN-01

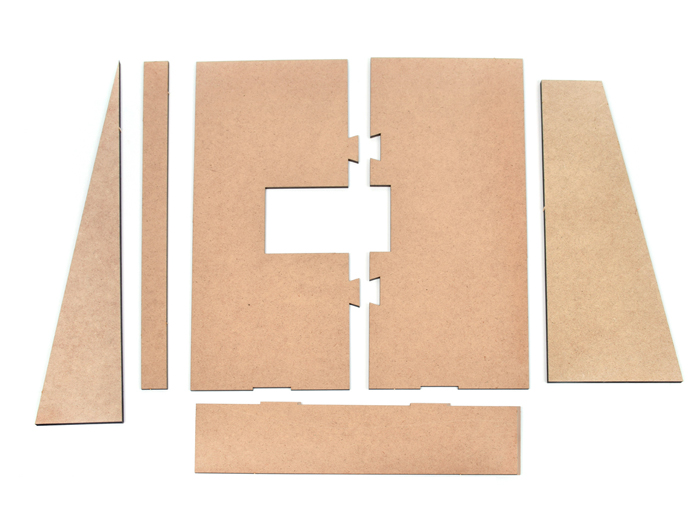

CONTENIDO-BERLIN-02

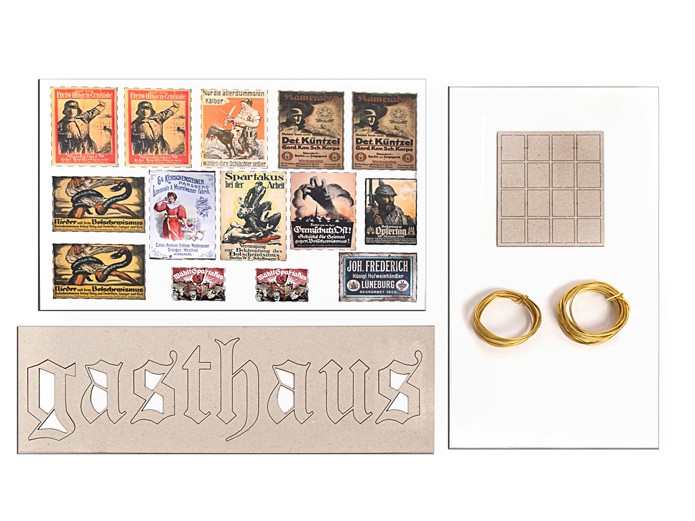

CONTENIDO-BERLIN-03

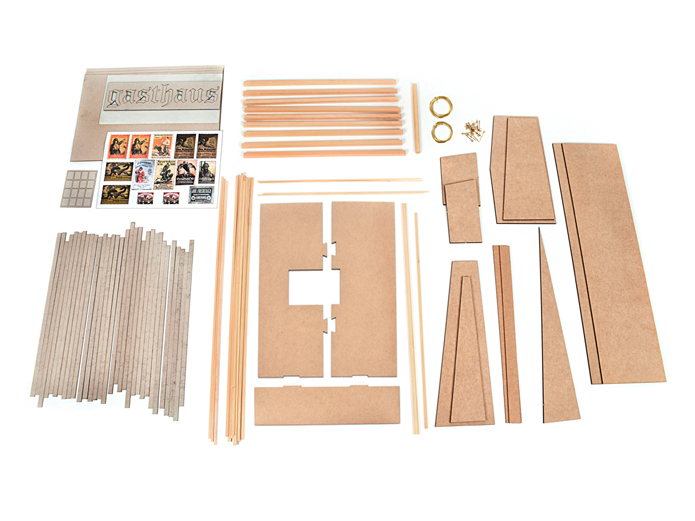

Es importante revisar el contenido del pack, para familiarizarnos con las piezas, las texturas y para hacernos una idea de como quedará.

El pack NO INCLUYE el kit del tranvía Berlín. Puede adquirirlo por separado en nuestra web.

Quiero este pack...

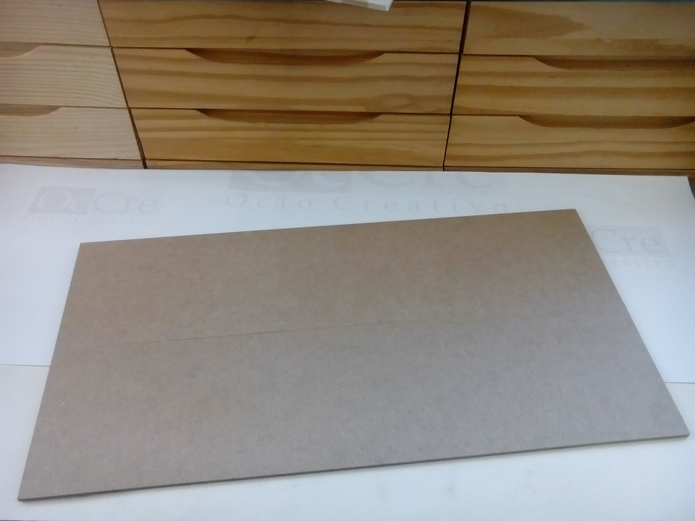

Unimos las dos piezas de 600x150mm, que conforman la base.

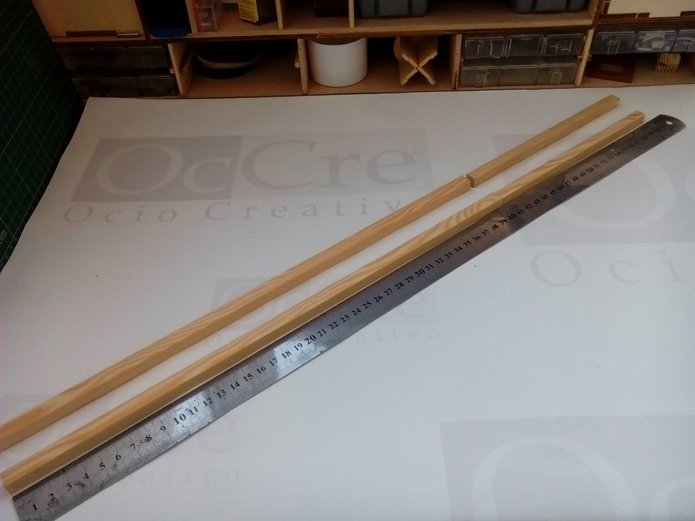

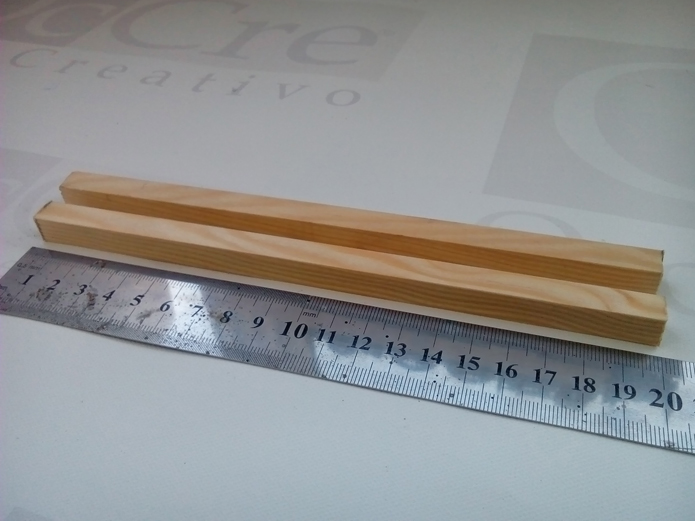

De los listones de 400x10x10mm, cortamos dos piezas de 200x10x10mm.

Con estos dos listones que hemos cortado, más 2 de 400x10x10mm, tendremos 2 piezas de 600x10x10mm.
Ahora repetimos la operación anterior, pero esta vez con 2 piezas de 280x10x10mm.

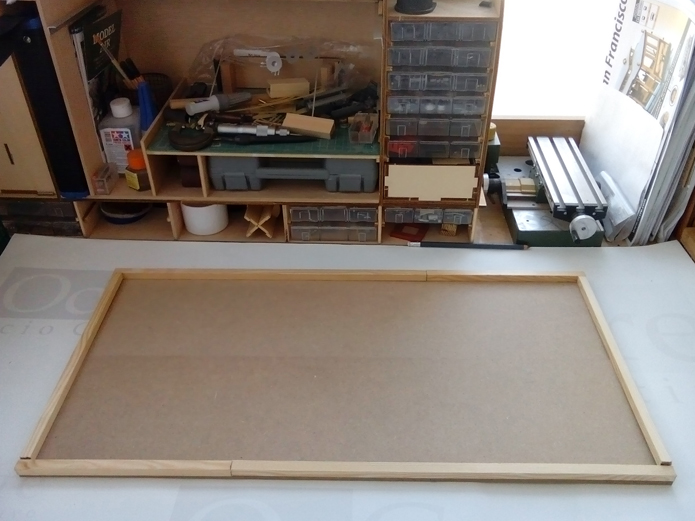

Encolamos en la base los listones anteriormente cortados tal y como se aprecia en la imagen.

Volteamos la base.

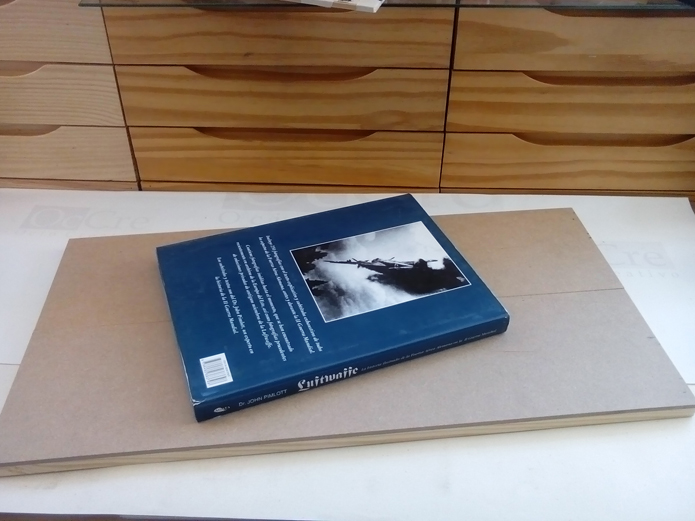

Aplicamos un peso para asegurar el encolado de las piezas.
Dejamos secar.

Encolamos la pieza superior en la base, (es la pieza más grande del contenido del pack).

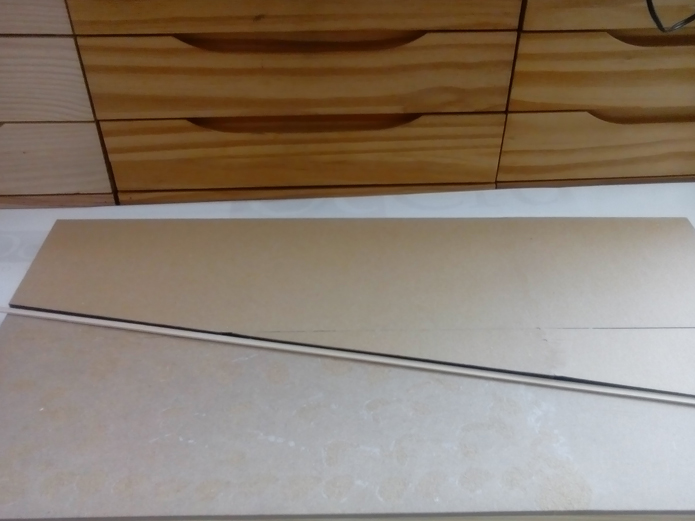

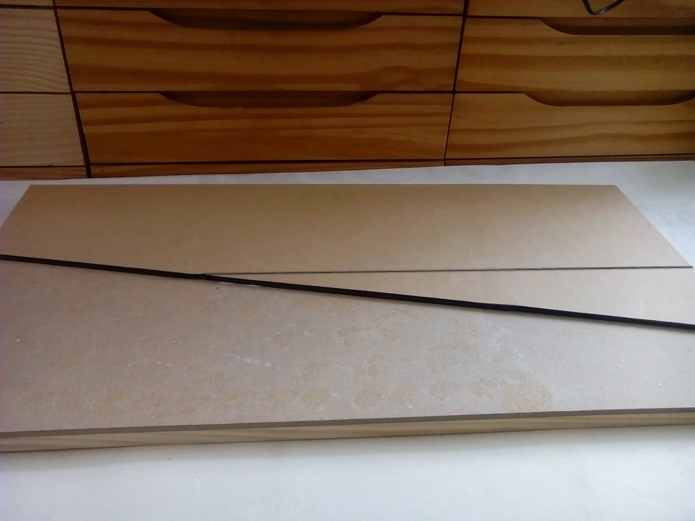

Seguidamente encolamos la pieza que nos dará forma a la diagonal del diorama.

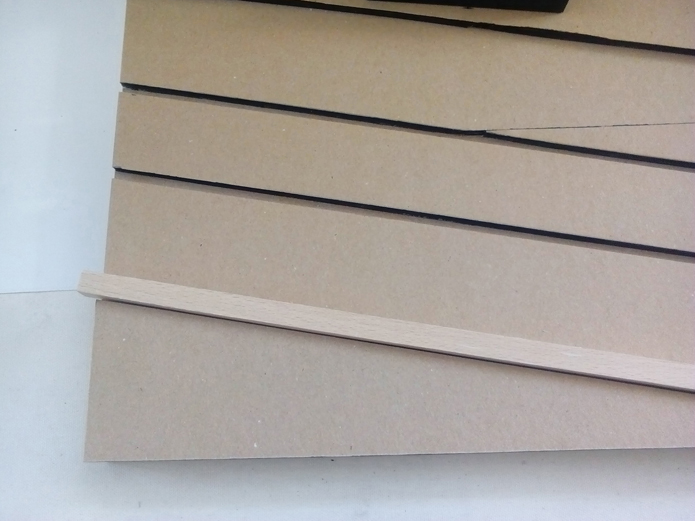

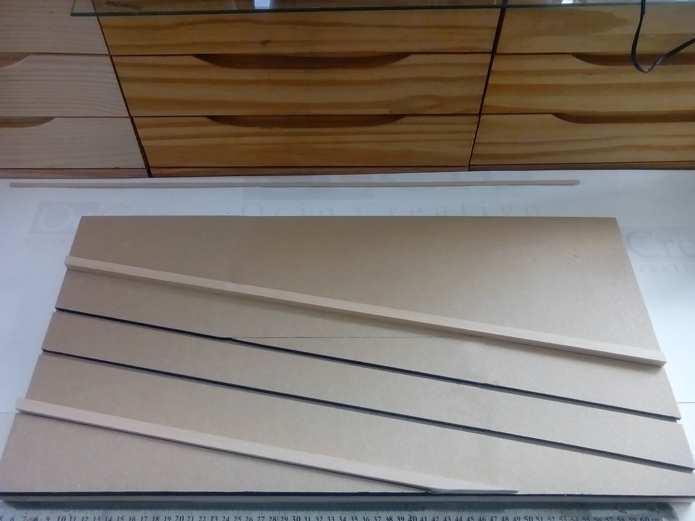

Presentamos un listón de 2x5mm para que nos sirva de guía de separación, donde ubicaremos el primer raíl.

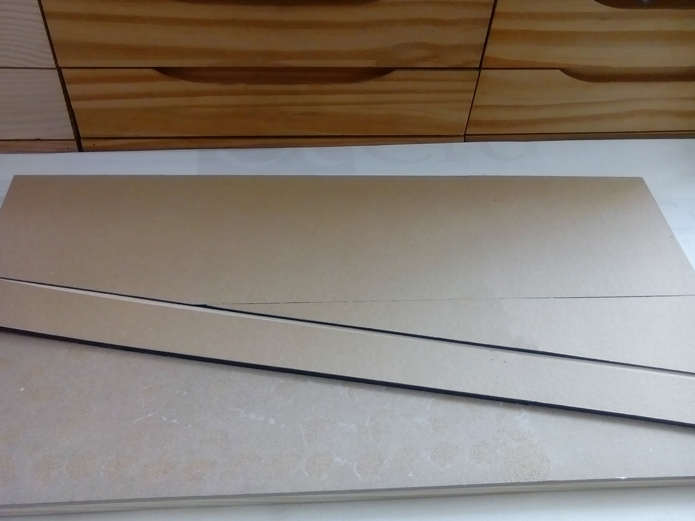

Encolamos el centro de la calzada.

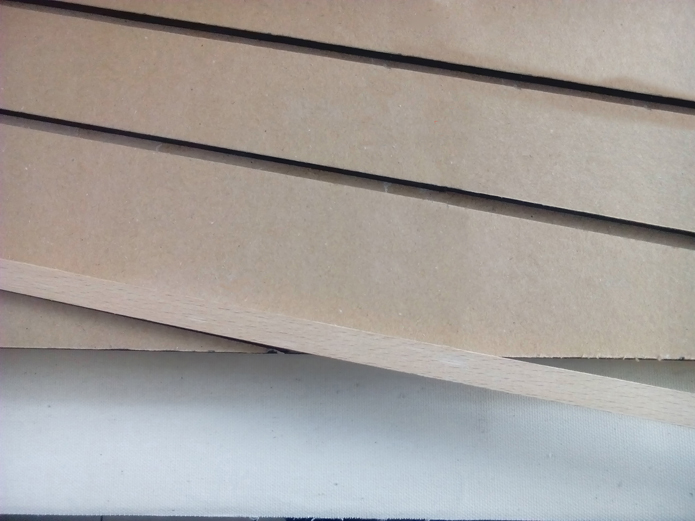

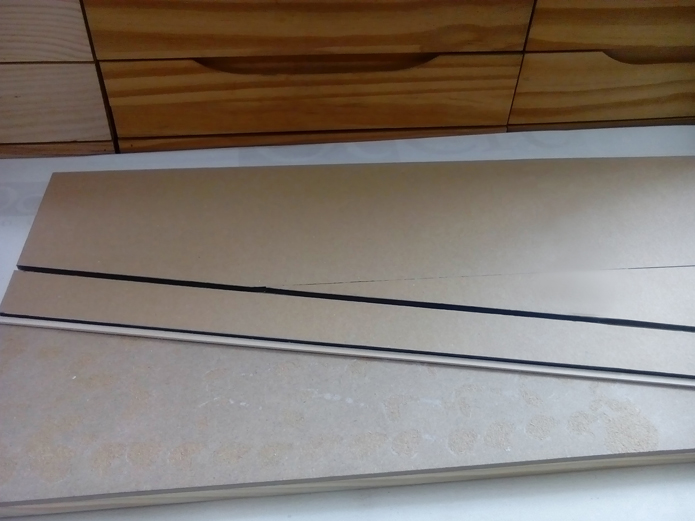

Quitamos el listón usado anteriormente y lo trasladamos al otro lado del centro de la calzada.

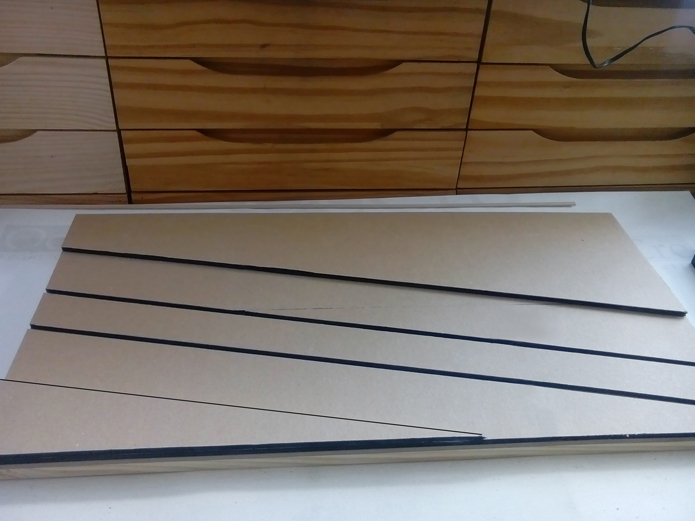

Encolamos la parte inferior de la base.

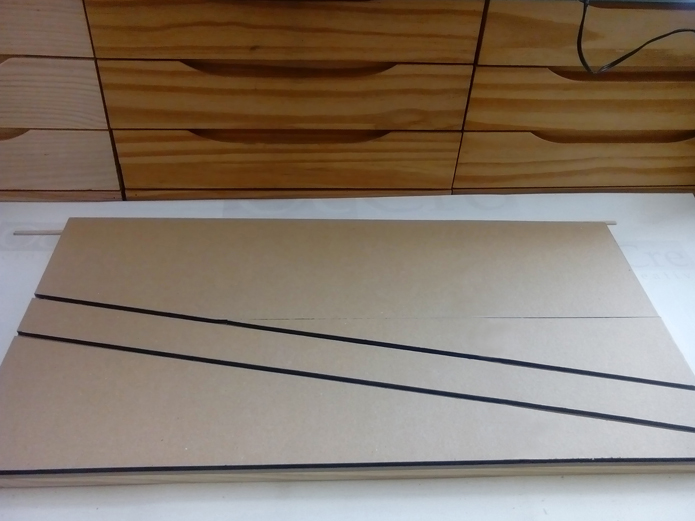

Ahora situamos la base de la acera superior e inferior.

Situando un listón de 10x10mm apoyado en la parte superior de la acera, tomamos medidas.

Marcamos el límite izquierdo del diorama.

Hacemos lo propio con el límite inferior.

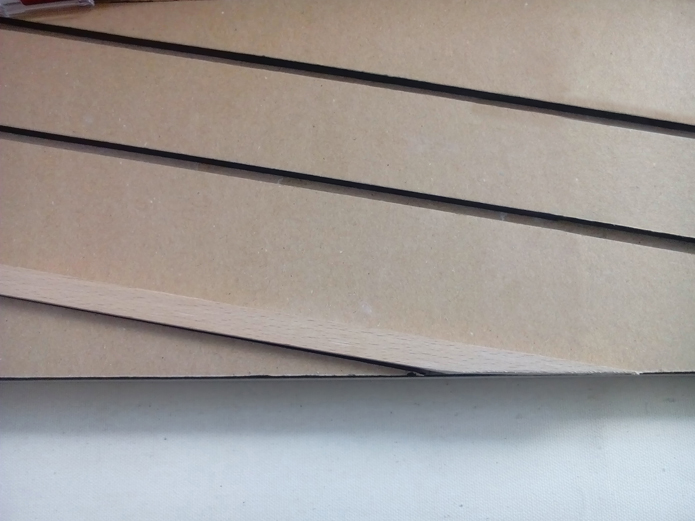

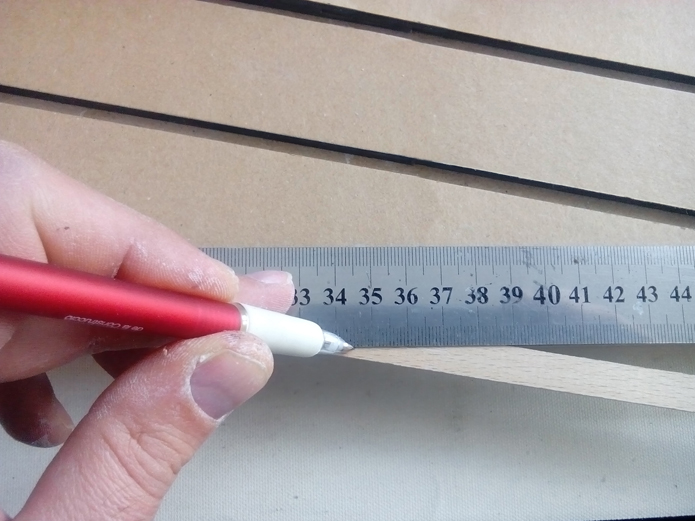

Con la ayuda de una regla marcamos la zona a cortar.

Cortamos la pieza.

Repetimos la operación en la parte superior.

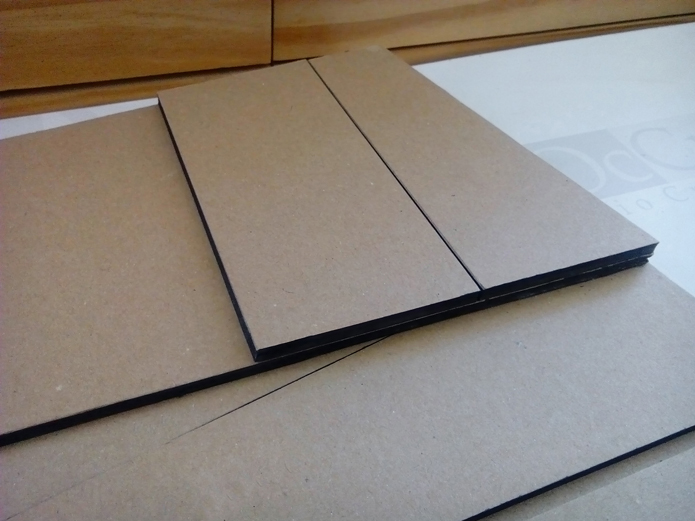

Colocamos la primera pieza del pavimento de la acera. Empezando por la parte superior derecha. A continuación encolamos la siguiente pieza, dejando aproximadamente 1mm de separación entre ambas.

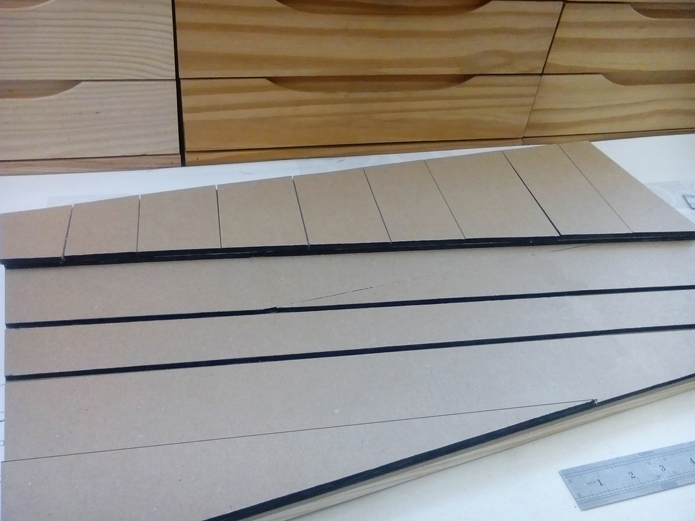

Seguimos hasta completar la acera superior.

Ahora le toca el turno a la acera inferior.

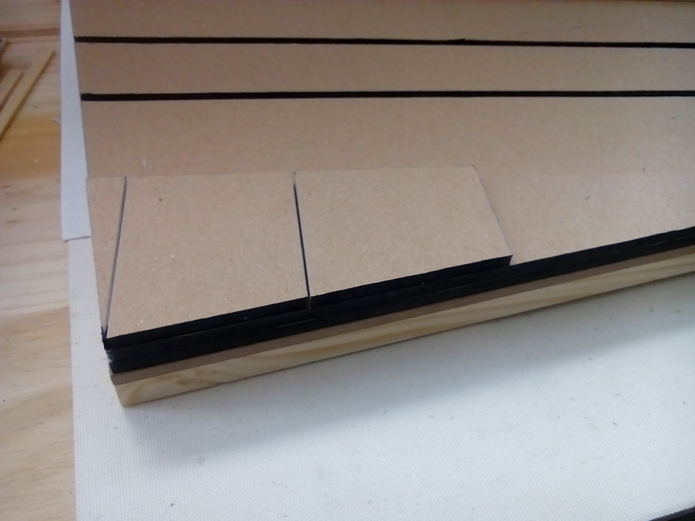

Primero la pieza de la izquierda, dejamos 1mm de separación y encolamos la siguiente pieza.

Encolamos la pieza adyacente, dejando también 1mm de separación.

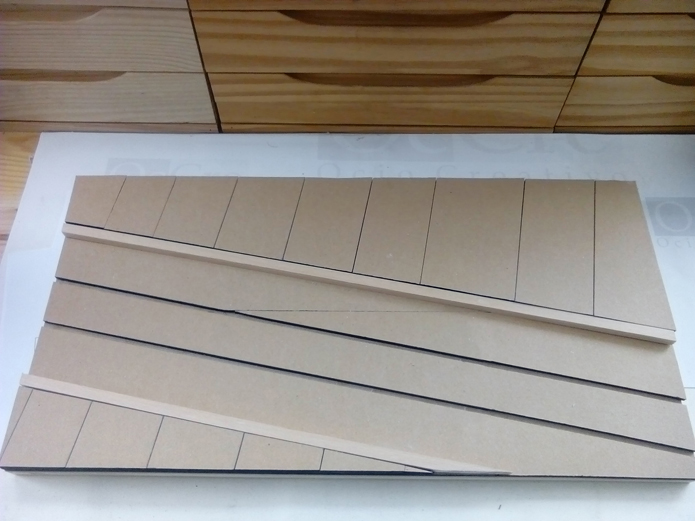

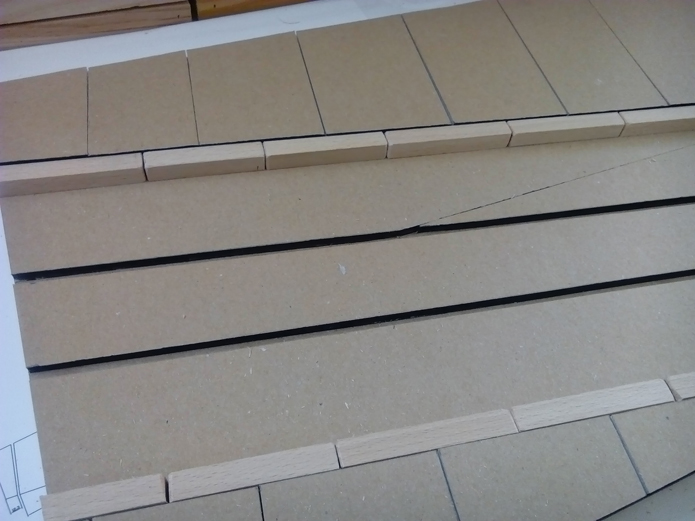

Terminamos de encolar el resto de piezas, recordando dejar 1mm de separación entre cada una de ellas.

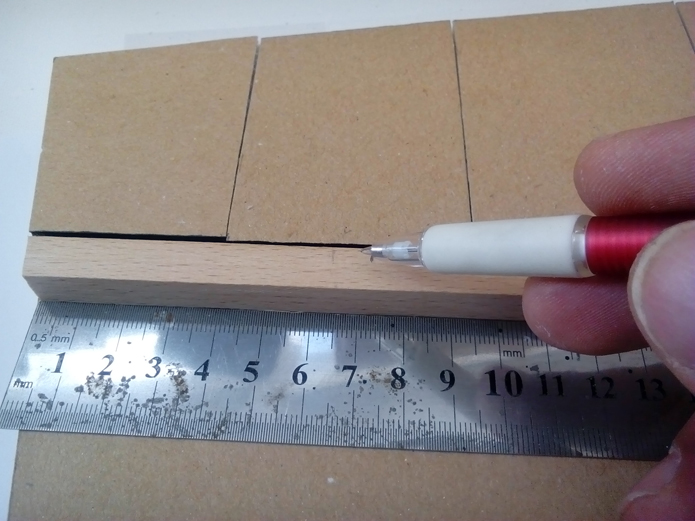

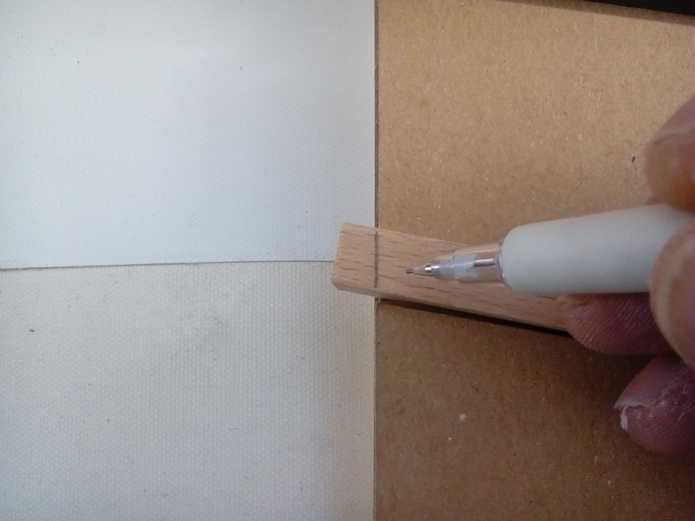

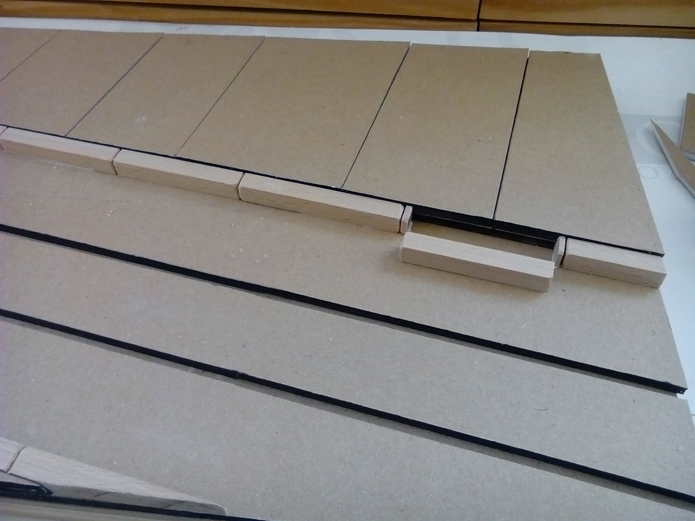

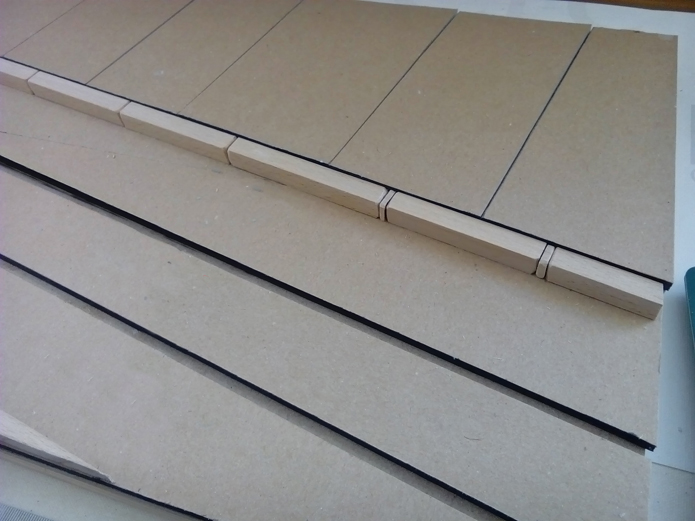

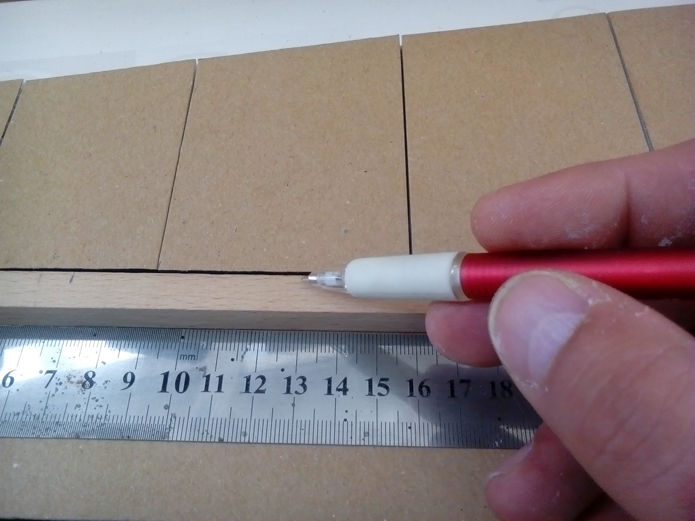

Presentamos el listón previamente cortado de 10x10mm en el bordillo superior y tomando como referencia la mitad de la segunda pieza de la izquierda, efectuamos una marca.

La siguiente marca, la efectuaremos en la mitad de la pieza a continuación de la anterior.

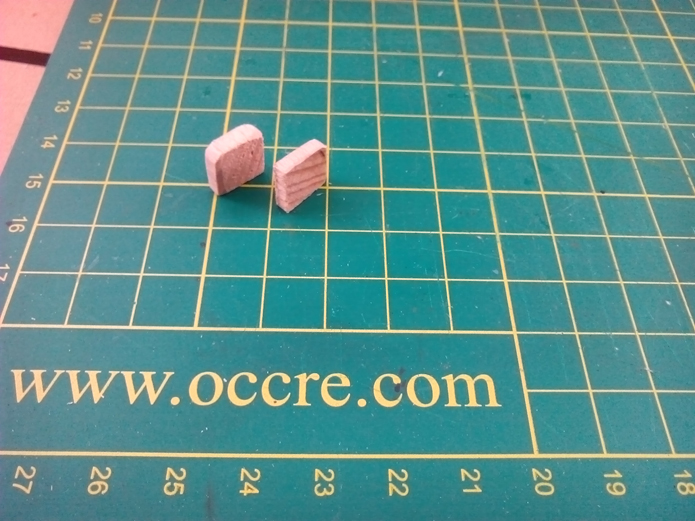

Repetimos en los dos listones y cortamos por las marca efectuadas.

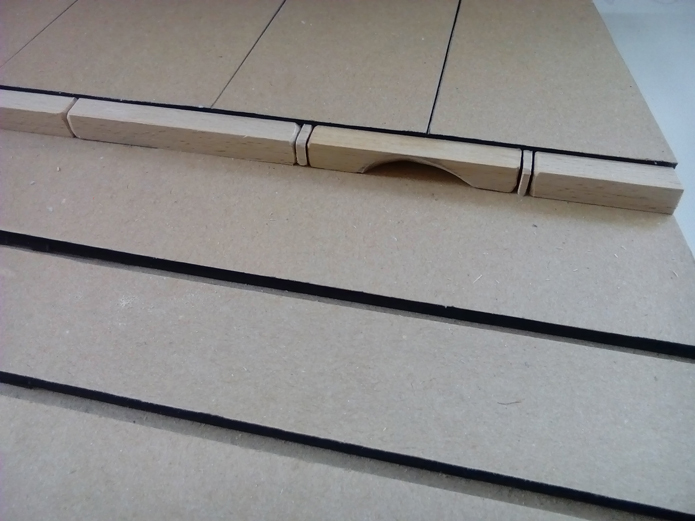

Nos ha de quedar algo parecido a esto.
